在音視頻信號傳輸中，一些使用HDMI光纖線傳輸方案和DVI 光纖線傳輸方案的項目現場，出現與 EDID 通信相關的問題非常常見。表現形式就是：屏上無圖像顯示，或有圖像存在但圖像扭曲、模糊或無法填滿屏幕。

　　如何現場有效判斷音視頻信號傳輸中出現EDID 常見的一些問題，并快速成功解決這些問題呢？以下有幾點建議，僅供業內諸君參考。

　　一、信號源通過長距離 HDMI 光纖線或 DVI 光纖線與顯示設備連接。出現“完全看不到圖像，或者圖像看上去是低分辨率顯示，又或者圖像模糊、被拉伸過、不能填滿屏幕等”癥狀。

　　像這種情況，在現場和 HDMI 和 DVI 信號打交道的集成商非常清楚 TMDS 視頻線路內的信號損失對圖像質量產生的巨大影響。長距離電纜傳輸、不良連接、使用直通連接器延長電纜、在信號路徑中級聯多個設備以及其它因素都會造成信號衰減。同樣，信號完整性問題也可能影響 DDC 和 HPD 線路，以及影響圖像顯示的可靠性。通過 DDC 和 HPD 的信號本質上遵循 TTL 二進制邏輯。

　　根據 HDMI 和 DVI 規范，如果檢測到的電壓降到 0 ~ 0.8 V 的范圍內，則被認為是“低電平”信號。如果檢測到的電壓在 2.0 ~ 5.3 V 范圍內則被認為是“高電平”信號。長距離電纜會導致邏輯信號向下漂移，很可能導致預期的高電平信號在接收端被誤譯。由長距離 HDMI 電纜傳輸導致的 HPD 信號損失所產生的影響。來自接收器的信號在到達信號源時已失去了太多的電壓，檢測到的信號電壓已經低于 HPD 所定義的高電平電壓。結果，信號源請求顯示設備的 EDID 信息失敗，握手進程終止。類似的問題在使用信號延長器時便會發生。即使 DDC 或 HPD 線路受到影響，由于處理 TMDS 視頻線路的方式不同，這些信號可能仍舊是完整的。如果握手失敗，許多信號源是無法輸出視頻的，但 PC 通常會以默認的低分辨率，如 1024x768 輸出，以確保用戶仍能夠使用 PC 工作。這種情況下，當你手動配置 PC 的輸出分辨率時，只有幾種低分辨率可供選擇。

　　為了防止 DDC 和 HPD 信號衰減，可以采用和保持完整的數字信號的方法來實現，比如使用的線纜盡可能的短，確保連接是牢固可靠的，盡可能減少鏈路中的斷點來簡化信號路徑。

　　信號測試發生器可用于測試 TMDS 視頻線路的完整性。如果查出 TMDS 線路是好的，那么 EDID 管理設備在系統修改不可行或不方便時即能提供快速有效的解決方案。典型的做法是，將該設備短電纜連接到信號源的輸出端。EDID 管理設備自動地管理與信號源的 EDID 通信，實際上這個設備就是模擬接收器的功能。然后信號源輸出內容至EDID 管理設備，EDID 管理設備再將信號傳送到顯示設備。EDID 管理器 (EDID Minder) 使用預存儲的 EDID 信息表來實現與信號源的 EDID 通信，信息表中有各種包含或不包含音頻的分辨率可供用戶選擇，以匹配顯示設備的物理或首選分辨率。EDID 管理器構建于 EDID 仿真的基礎之上，允許配備 EDID 管理功能的設備發起與顯示設備的握手來接收其 EDID。這些信息首先被存儲下來，然后再傳遞給信號源。這樣可以減少確定顯示器最佳分辯率時的不確定性因素。EDID 管理設備通過保持和信號源更緊密的 EDID 通信提高了系統的可靠性，并消除了通過延長電纜或信號路徑中連續的設備發送 HPD 和 DDC 信號時的不確定性。一般建議在距離信號源盡可能近的地方傳送 EDID。其它需要考慮的因素：由于電磁/射頻干擾、接地回路及更多因素引起的信號衰減可能使電壓上升，潛在地導致低電平邏輯信號被誤測。當用于延長 HDMI 或 DVI 信號的 CAT5 電纜和其他電纜混在一起時，或是離電源很近時，建議使用屏蔽線纜和連接器來防止電磁/射頻干擾。

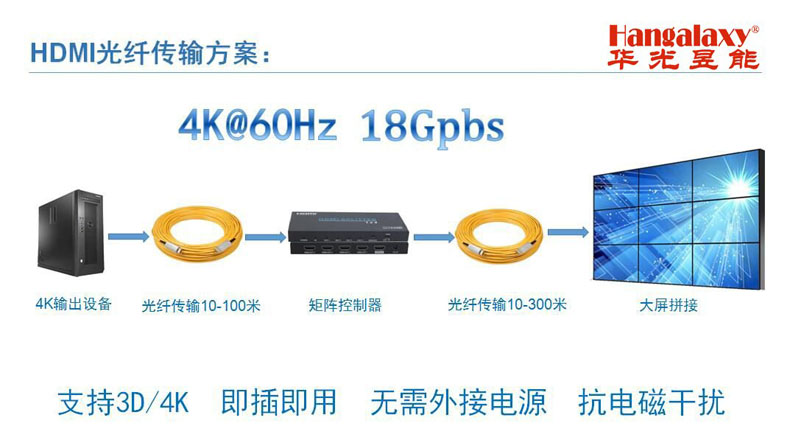

　　當然，還有更好的推薦解決方案就是：選擇華光昱能Hangalaxy品牌的HDMI光纖線或DVI 光纖線，一條線兩個接口，傳輸4K等高清信號15-300米距離，即插即用，強抗電磁信號等環境干擾，不懼與強電一起布線。而且在出廠時，華光昱能Hangalaxy的HDMI光纖線和DVI 光纖線的 source 端接頭里已經設置有通用設備的EDID信息，這樣既能確保高清信號達到更長的傳輸距離，又能避免顯示設備 EDID 讀取出錯，省心省力，既讓現場施工取得高效能，又確保信號傳輸的高穩定。

　　二、帶 EDID 管理的音視頻設備安裝投入使用時，出現“屏幕上的圖像顯示沒有問題，但圖像的分辨率似乎不匹配此顯示器，看起來有點模糊、扭曲或無法填滿整個屏幕”等癥狀。

　　當前許多類型的視音頻產品均具有 EDID管理功能，例如華光昱能Hangalaxy品牌的HDMI切換器、矩陣切換器、HDMI或DVI的視頻信號處理器，以及長距離高清信號傳輸的 HDMI一體化光纖線或 DVI 一體化光纖線。

　　具有 EDID 管理的這些產品在出廠時就帶有默認的預存儲 EDID 設置，分辨率廣泛兼容通用顯示設備。這些默認設置可通過保持和信號源緊密的 EDID 握手提高系統的可靠性，并消除設備發送 HPD 和 DDC 信號時的不確定性，確保可靠的圖像顯示。在設置 EDID 管理特性時，讓它捕獲來自顯示設備的 EDID信息，然后將其傳送到信號源。另一種選擇是，在顯示設備的首選或物理分辨率下，設置 EDID 管理以傳送預存儲的 EDID 信息。

　　如果 PC 這類信號源的顯卡無法辨識、接受預存或捕獲EDID 中的分辨率，就可能發生圖像模糊、扭曲或無法填滿屏幕等問題。在這種情況下，只有正確地設置 EDID 管理，才能很好解決這個問題。要意識到藍光播放器通常不僅僅輸出 HDTV 分辨率。如果與 EDID 管理設置的是計算機分辨率的設備連接，播放器則非常有可能發送一個普遍與接收器兼容的低分辨率輸出。

　　三、緩慢或不可靠的信號源切換的系統場景：1、 低成本的 HDMI 或 DVI 切換器用于音視頻系統；2、系統設計包含多個HDMI 或 DVI 信號源，直接連接至顯示設備的輸入端。出現了“信號源間的切換速度慢”等癥狀。

　　對于某些顯示器來說，與一些信號源設備配合使用時內置式切換甚至是不可靠的。低成本的HDMI 或 DVI 切換器處理信號源間的切換只是通過簡單地斷開信號線路如TMDS 視頻、DDC 和 HPD 的連接實現的，選擇一路輸入后線路重新建立連接時，必須重新啟動顯示器和最新選擇的信號源設備之間的 EDID 信息交換。這個過程一定會導致一定程度的切換滯后。如果新信號源向顯示設備發送不同的分辨率或色彩空間，那么切換的延時可能要被延長。在顯示設備的內置 HDMI 或 DVI 輸入之間進行切換時，切換滯后的情況尤其明顯。此外，顯示設備也許僅通過切換先前信號源的TMDS 或DDC線路來處理一個新的輸入選擇，但對 HPD 線路不做任何處理。這便容易產生問題，因為一些信號源在發送視頻之前需要感應到 HPD 信號。在這種情況下，顯示設備在重啟電源之前沒有任何圖像顯示。

　　推薦的解決方案就是：盡可能避免使用顯示設備的內置切換功能，改為使用一臺帶 EDID 管理功能的切換器，切換器內的 EDID 管理通常能確保信號源使用一致的信號分辨率和色彩空間，這樣可通過與每個連接的信號源交換 EDID 來加快切換速度。HPD 和 DDC 線路也從不會斷開，所以無論切換器當前選擇哪路輸入，信號源都會連續不斷地輸出視頻，這就使信號源間的切換更加迅速。

　　四、圖像在某些顯示器上看起來很好，但在其它顯示器上卻出不了效果。比如：使用一臺具有 EDID 管理功能的矩陣切換器，幾個顯示設備都能可靠地顯示高清信號源內容。當顯示設備為 LCD 平板顯示器，由720p 和1080p 型號組合而成，圖像在720p的屏幕上看起來很好，但是在1080p的平板顯示器上則不夠清晰。

　　出現這種情況，是因為具有EDID 管理功能的矩陣切換器與切換器的相似之處在于，EDID 被傳送至與一路輸入連接的每個信號源。矩陣切換器內的 EDID 管理功能在管理信號源和多個不同顯示設備之間的分辨率兼容性方面是非常有效的。

　　那么，使用矩陣切換器的EDID 管理功能時，普遍的正確做法是：先確定將會和某個輸入建立連接的所有顯示器的分辨率，然后再確定它們之間的最高通用分辨率。以此分辨率為基礎，將預先存儲或從顯示器捕獲的 EDID 傳送給信號源，這樣信號源的輸出就可以兼容所有的顯示器了。
