一：側發光透明屏

　　側發光透明屏，因采用側發光燈珠而得名。此類燈珠最初用在背光領域，一些善于探索的人巧妙的將其用在了顯示屏上面，從而開發出了側發光透明屏。側發光透明屏因?yàn)镻CB為燈條形式且側著放，其PCB可以做的很寬且不影響通透。PCB寬了可以過更大的電流做更高的亮度，且散熱性好。以燈條形式的存在，方便裁切。所以亮度高、散熱好、方便裁切定制是其和正發光透明屏相比的最大優點。其次正視方向的鏤空率比同點間距的正發光透明屏要高，但是因?yàn)閭?cè)著放的PCB有一定的寬度，所以存在“百葉窗效應”，當從正視角變成上下視角時，其鏤空率會有巨大衰減。還有一個致命的缺點就是此燈珠背后漏光，會在顯示屏工作的時候直接對室內環境造成光污染。

　　二：正發光側貼透明屏

　　PCB側著放的透明屏除了側發光透明屏外，一些公司另辟蹊徑，將PCB的截面做上焊盤，貼上正發光燈珠，從而開發出了正發光側貼透明屏。這種透明屏集成了剛才所講的側發光透明屏的所有優勢，且不會有燈珠漏光的現象。其主要的缺點是燈珠容易受磕碰，生產工藝難度大。目前市場上有如下兩種主流方式。

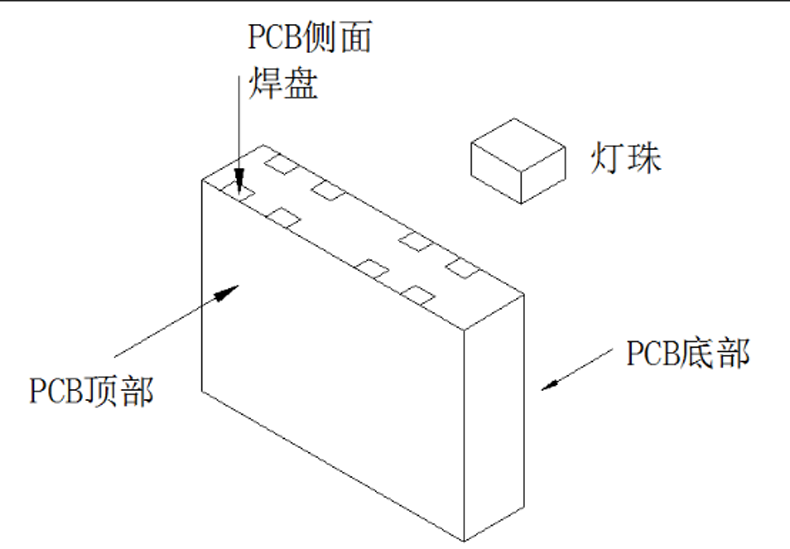

方式一

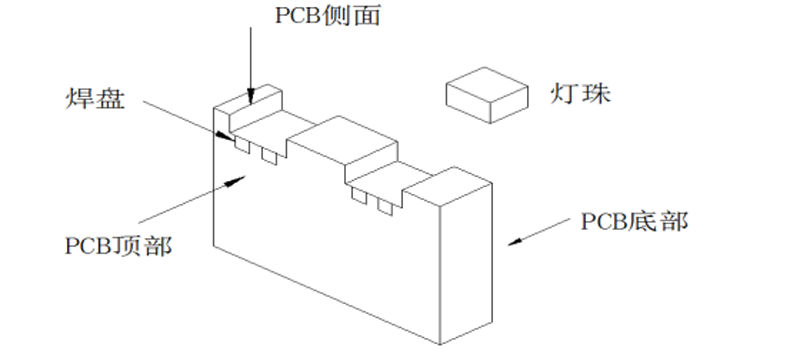

方式二

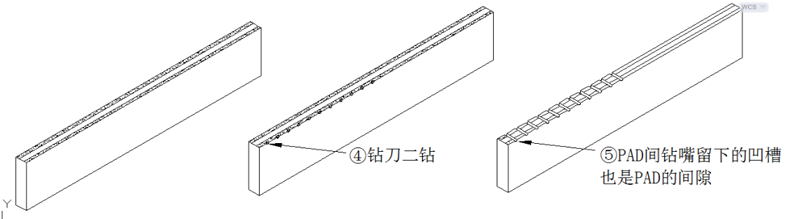

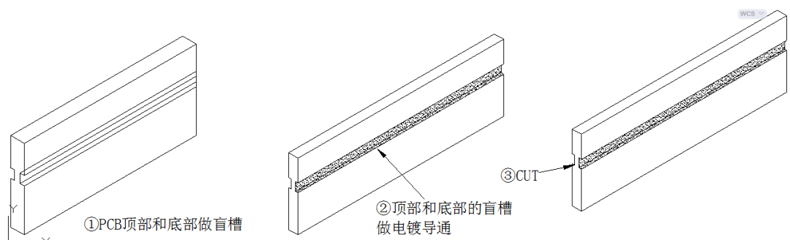

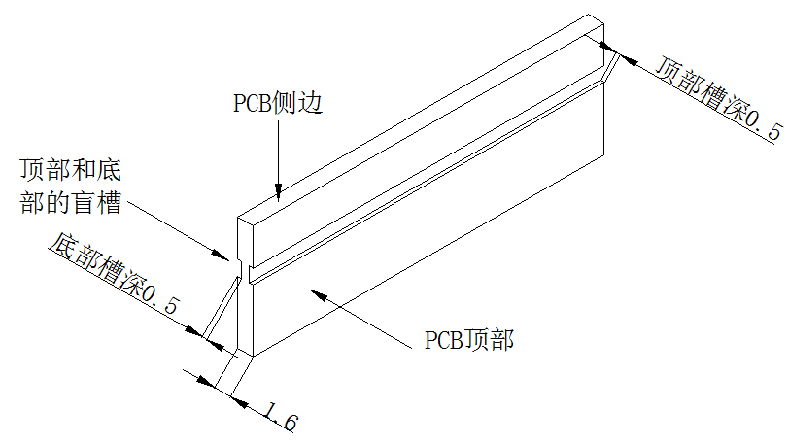

　　除了這兩種也有截面和側面都有焊盤的方式，這里就不畫圖列舉了。正發光側貼透明屏還有一個技術難點是PCB截面焊盤的制作。三年前我用FM1921燈珠在1.6厚度的PCB上想了一套PCB截面焊盤的制作方案。這里分享給大家，沒有打過樣僅供參考，如果剛好跟誰家專利沖突了，算我抄你，通知我立即刪除。

　　最后聊個觀點。關于透明屏的通鏤空我有個人的理解：第一個作用屏體前的光線可以透進來；第二個作用方便從屏體背面看外面景物。很多人說鏤空率高，能夠透過屏體看清室內的環境。個人感覺這是個錯誤的觀點。當一個朝外顯示5000+亮度的屏幕點亮起來，除非播放的是幾個星星點點的視頻，不然人眼根本無法穿過這么高亮度的顯示屏看到室內環境。你覺得呢？
