| 型號 | PT-SMZ77C/CL | |
| 電源規格 | 100–240V 交流電 , 50/60 Hz | |
| 功耗 | 570W | |
| 液晶芯片 | 液晶板尺寸 | 19.3 mm (0.76 英寸 ) 對角線 (16:10 寬高比 ) |
| 顯示方式 | 透射式液晶面板(× 3, R/G/B) | |
| 驅動方式 | 有源矩陣型 | |
| 顯示器像素 | 2,304,000 (1,920 x 1,200) x 3, 共計 6,912,000 像素 | |
| 光源 | 激光二極管(1類) | |
| 亮度*1 | 8,000流明 | |
| 分辨率 | 1,920 x 1,200像素*2 | |
| 對比度 | 3,000,000:1(圖像模式設置為 [ 動態模式 ]，動態對比度設置為 [1] 或 [2]) | |
| 屏幕尺寸(對角線) |
1.02–10.16m (40–400 英寸 ), 16:10 寬高比 選用 ET-ELW22C 時 ,1.52–10.16m (60–400 英寸 ) , 16:10 寬高比 |
|
| 均勻性*1 | 90% | |
| 鏡頭 |
PT-SMZ77C/SMW73C: 電動變焦 ( 投射比 1.6–2.8 :1), F = 1.7–2.3, f = 26.8 –45.5 mm PT-SMZ77CL/SMW73CL: 可選的電動變焦 / 聚焦鏡頭 |
|
| 光軸移動*3*4 | 垂直(光軸位于屏幕中心) | ±67% ( 電動 ) ( 標準鏡頭 ) |
| 水平(光軸位于屏幕中心) | ±35% ( 電動 ) ( 標準鏡頭 ) | |
| 梯形校正范圍*3 | 垂直: ±25°, 水平: ±30°(標準鏡頭) | |
| 安裝方式 | 水平/垂直, 360°全方位自由安裝 | |

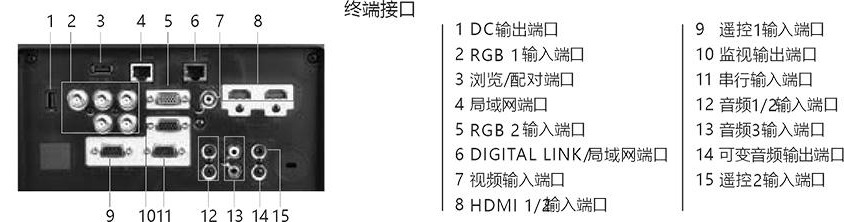

| 終端端口 | HDMI 輸入 | HDMI 19-pin x 2 (飽和色,支持HDCP 2.2 ), 音頻信號: 線性PCM(采樣頻率:48 kHz/44.1 kHz/32 kHz) |
| RGB 1 輸入 | BNC x 5 (RGB 或 YPBPR/YCBCR x 1) | |
| RGB 2 輸入 | D-sub HD 15-pin (陰) x 1 (兼容RGB或YPBPR/YCBCR) | |
| 視頻輸入 | Pin jack x 1 ( 復合視頻 ) | |
| 監視輸出 | D-sub HD 15-pin ( 陰 ) x 1 ( 兼容 RGB 或 YPBPR/YCBCR) | |
| 音頻輸入 1 | M3 立體聲 mini jack x 1 (L-R) | |
| 音頻輸入 2 | M3 立體聲 mini jack x 1 (L-R) | |
| 音頻輸入 3 | Pin jack x 2 (L-R) | |
| 可變音頻輸出 | M3 立體聲 mini jack, 0 V [rms] 至 2.0 V [rms] 可變 | |
| 串行輸入 | D-Sub 9-pin ( 陰 ) x 1, 兼容 RS-232C, 用于計算機控制 | |
| 遙控1輸入 | D-Sub 9-pin ( 陰 ) x 1, 用于接觸控制 | |
| 遙控2輸入 | M3 立體聲 mini jack x 1, 用于有線遠程控制 | |
| 局域網 | RJ-45 x 1 用于網絡連接 , 10Base-T, 100Base-TX, 適用于 PJLinkTM (Class 2) | |
| DIGITAL LINK / 局域網 | RJ-45 x 1用于網絡和DIGITAL LINK連接 (符合HDBase-TTM標準), 100Base-TX, 適用于PJLinkTM (Class 2 ), HDCP 2.2, 飽和色 | |
| 瀏覽/配對端口 | USB(類型A) x 1 | |
| DC輸出 | USB(類型A) x 1, DC 5 V/2 A*5 | |
| 無線模塊 | USB x 1, 僅用于選配件無線模塊ET-WM300C | |
| 內置揚聲器 | 10W(單聲道) | |

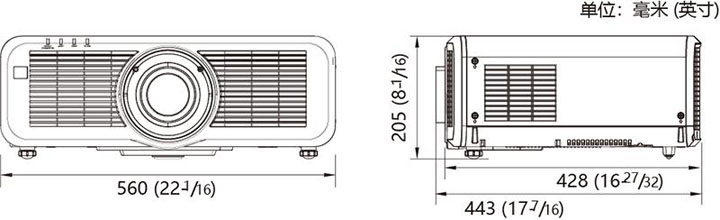

| 尺寸(寬x高x長) | PT-SMZ77C/SMW73C: 560 x 205*6 x 443 mm( 含標準鏡頭 ) PT-SMZ77CL/SMW73CL: 560 x 205*6 x 428 mm( 不含鏡頭 ) | |
| 重量*7 | PT-SMZ77C/SMW73C: 約 17.1 kg ( 含標準鏡頭 ) PT-SMZ77CL/SMW73CL: 約 16.2 kg ( 不含鏡頭 ) | |
| 機身材料 | 模壓塑料(PC + ABS) | |
| 噪音水平*1 | 35dB (普通/節能), 28dB (低噪音模式) | |
| 過濾網 | x 1, 更換周期: 約20,000小時*8 | |
| 運行環境 | 運行溫度 : 0°C– 45°C*9, 運行濕度 : 20%–80% ( 無冷凝 ) | |
| 適用軟件/應用軟件 | Logo傳送軟件, 視頻顯示設備監控軟件, 無線管理軟件, 即插即分享, 智能投影機控制APP、無線投影機APP | |
| 提供附件 | 電源線x1, 無線/有線遙控器x1, 遙控器電池(R03/LR03/AAA 種類 x 2 ), 軟件CD-ROM x 1 (操作手冊) | |
高亮度 & 逼真色彩，值得信賴的選擇
具備高圖像質量、良好通用性和便捷操作的松下多格式切換臺，是融合新技術與廣播級高質量于一身的 HD 制作利器，在全世界多種視頻制作環境中都大顯身手的產品。
PT-SMZ77C/CL投影機可實現8,000流明的高亮度，即使在明亮的環境中也可進行清晰、生動的大屏幕投影。PT-SMZ77C/CL投影機結合了松下久經考驗的LCD成像技術及世界先進的SOLID SHINE激光光源技術，實現了高質量圖像和穩定的性能。通過采用20,000小時*無需更換的過濾網，使企業、教育機構等場所的安裝更加靈活便捷。
* 此時，亮度約為初始狀態的50%。符合IEC62087：2008 Broadcast Content 標準，動態對比度模式: 2，顆粒物濃度為0.15mg/m 3 。使用環境及狀況的不同將影響光源的更換周期。
◎ 高畫質
• 明亮環境下呈現逼真影像
SOLID SHINE激光熒光輪驅動結合先進的LCD光學引擎，即使在明亮的環境下仍可呈現明亮、生動、清晰的圖像。文本清晰易讀，圖像和視頻保持出色的色彩飽和度和高對比度。
• 3,000,000:1 *1 的動態對比度呈現自然生動的圖像
高精度激光功率輸出調制實現了 3,000,000:1 *1 的高對比度并降低功耗，在明亮和黑暗的場景都可呈現生動的圖像，給您帶來自然、舒適的視覺體驗。

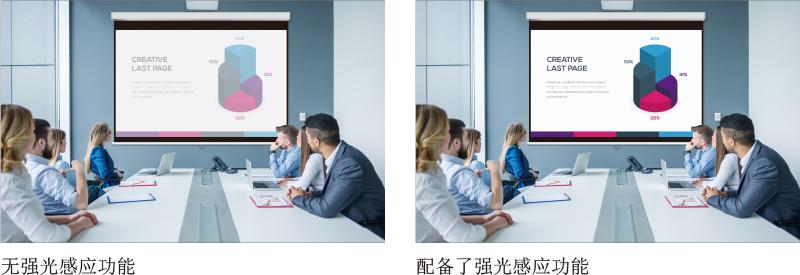

• 強光感應功能優化明亮環境下的圖像顯示
強光感應功能通過增強細節，提高了在明亮房間中投影圖像的色彩感知度，尤其使暗部區域的細節得以清晰再現。投影機內置環境光線傳感器可以實時監測房間亮度，并實時調節投影圖像的亮度與色調，以適應周圍照明條件。
• 圖像細節清晰處理器4呈現更好的立體感和圖像解析度
專業圖像校正電路逐幀分析圖像，使細節更加清晰。處理算法通過提取分布在圖像中的四個頻段的數據，從而優化、校正了圖像輪廓并有效降低圖像噪點，從而獲得更優質的圖像。

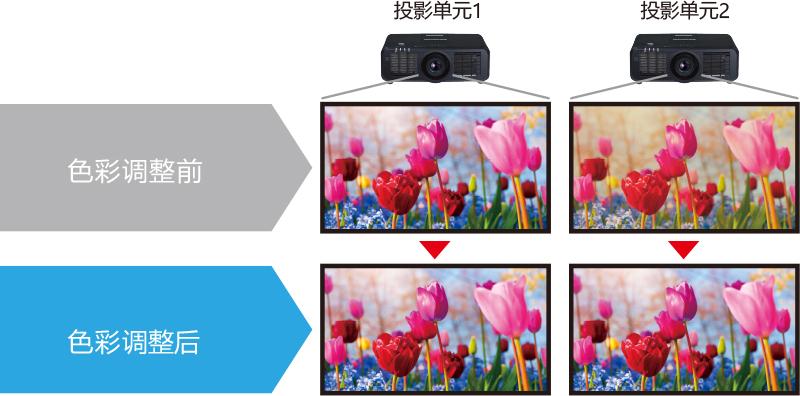

• 色彩校正功能
色彩校正功能可以單獨調整多臺投影系統當中每個投影單元的細微色彩差異，尤其是在拼接顯示模式下。可以進行 3 色或 7 色調整。
◎ 節能環保功能實現低成本維護
• 激光光源可實現20,000小時 *2 的連續運行
激光光源的更換周期延長至 20,000 小時 *2 ，與燈泡光源投影機相比，降低了運行成本、人工成本和耗材成本。通過減少易耗品部件的使用，精簡了零部件的庫存。

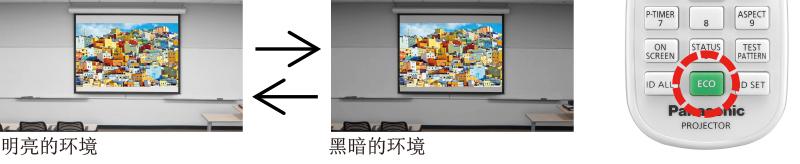

• 可進行智能光源控制的節能管理系統
在黑暗的環境中能自動降低光源輸出功率，在未檢測到信號輸入時自動切換至低功率模式，從而提高能效。

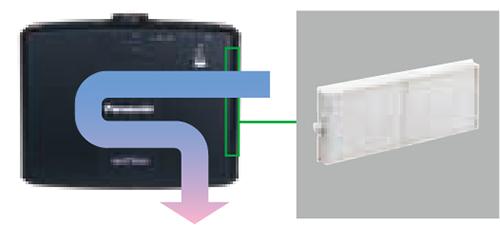

• 單向通風設計的防塵外殼
防塵外殼采用流暢的單向通風設計，并增強了過濾網和進風系統的密封性。密封性增強的鏡頭組有效防止灰塵侵入，且提高了圖像亮度。
• 可重復使用的ECO過濾網更換周期延長至20,000小時 *3
ECO 過濾網包含一個微型過濾網，可捕捉帶靜電效應的微小灰塵。 ECO過濾網與防塵外殼相結合，使投影機能夠在多塵的環境中長期使用，減少停機時間。更換周期大約為 20,000 小時 *3 ，過濾網可水洗以及重復使用 *4 。
◎ 靈活安裝

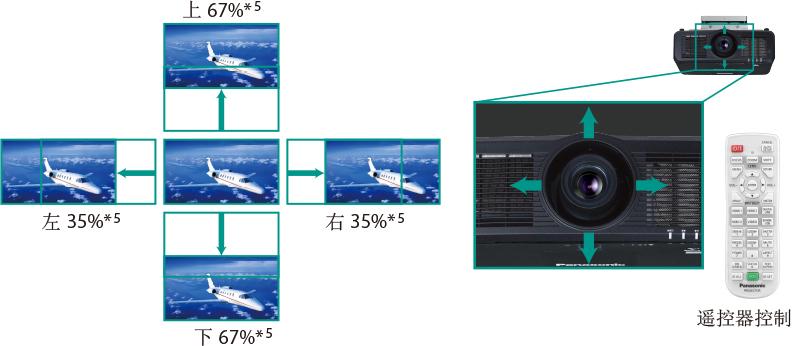

• 電動鏡頭位移、變焦和聚焦
橫向/縱向大范圍電動鏡頭位移功能確保了安裝的便利性和靈活性。通過遙控器也可輕松調節變焦和聚焦。
• 支持4K輸入
PT-SMZ77C/CL支持通過HDMI ® 或DIGITAL LINK輸入非壓縮的4K信號。圖像分辨率將轉換為全高清(1,920 x1,080)顯示。

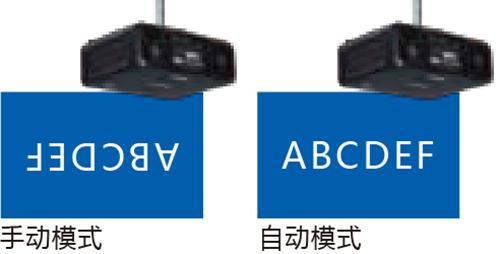

• 屏幕圖像自動旋轉
通過內置角度傳感器，圖像可根據安裝方向(倒掛在天花板上或置于桌面上)自動 *6 旋轉。
• 低噪音運行
28dB *7 的低噪音設計，使冷卻風扇的聲音不易被察覺。安靜的現場環境，使觀眾可以專心于演示文稿和屏幕影像。
• DIGITAL LINK單條線纜連接音視頻和控制信號
基于HDBaseTTM技術，DIGITAL LINK可通過一根CAT5e(STP)或更高型號網線，傳輸視頻、音頻 *8 和控制命令長達150米 *9 。使用選配件高清數字傳輸盒，可使大型場館內投影機的安裝更為簡便。
• 無線模塊輕松實現無線投影(選配件)
無線模塊 ET-WM300C (選配件)可以無線投影安裝有相應程序的Windows ® 和 Mac電腦，iOS和Android TM 設備中的內容。無論是將投影機放在桌面上還是吊裝在天花板上，均無需配備線材并支持多種文件格式。

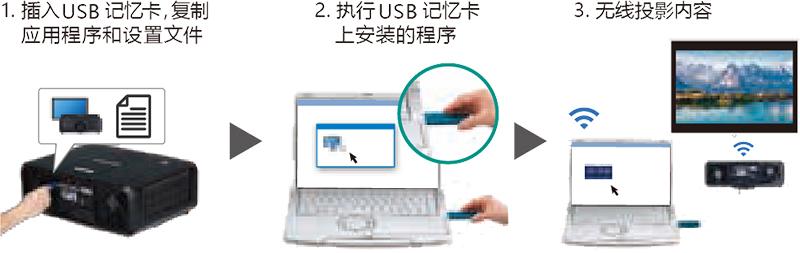

• 即插即分享
將 USB 記憶卡插入投影機 USB 端口。不到一分鐘，就可復制設置文件和應用程序。將 USB 記憶卡插入您的電腦，點擊程序圖標，并將視頻和靜態圖像無線傳輸至投影機——無需安裝軟件和設置網絡。
• 其他功能
投影機機身可360˚自由旋轉，實現幾乎任意角度投影
圖像校正功能，用于復雜的屏幕表面
◎ 搭載多種卓越功能

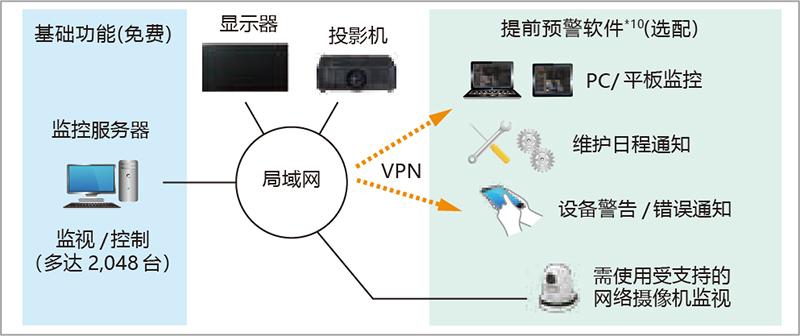

• 視頻顯示設備監控軟件
Panasonic視頻顯示設備監控軟件可通過局域網最多控制2,048臺投影機，功能系統圖實現可視化并可自動搜索設備。此軟件支持提前預警軟件功能(90天免費試用版)。這些高級功能可實現實時監控，異常檢測及事前通知維護時間。管理員可以實現無縫控制和實時監控以防止?jié)撛诘膯栴}出現，節省時間的同時提高了系統的可靠性。
• 快速啟動和快速關機
激光光源無需預熱，開啟快速開機功能，幾乎可以達到開機即刻成像。關機后也無需進行冷卻。用戶可根據需求隨時打開或關閉投影機。
• 淡入/淡出功能
數字激光功率輸出調制技術的另一個優勢是易于操作的淡入/淡出功能，用戶能以專業的方式開始或結束演示。
• 其他功能
通過USB或局域網端口進行數據克隆
DICOM模擬模式*11
USB記憶卡瀏覽
適用于PJLinkTM (Class 2), CrestronConnectedTM, EXTRON XTP, 和AMX D.D
直接斷電保護功能
音頻待機模式
日程管理功能
智能投影機控制
演示支持功能
豐富的音視頻端口
支持Panasonic LinkRayTM
*1 圖像模式設置為[動態模式]，動態對比度設置為[1]或[2]。
*2 此時，亮度約為初始狀態的50%。符合IEC62087：2008 Broadcast Content 標準，動態對比度模式: 2，顆粒物濃度為0.15mg/m 3 。使用環境及狀況的不同將影響光源的更換周期。
*3 顆粒物濃度為0.15mg/m 3 。使用環境及狀況的不同將影響過濾網的更換周期。
*4 水洗時，請依照操作說明所列步驟進行。建議使用新的過濾網替換已經清洗使用過兩次的過濾網。如果過濾網無法清洗干凈，請進行更換。
*5 因安裝的鏡頭不同，調節范圍也會有所不同。
*6 也可通過設置菜單設定為手動模式。
*7 低噪音模式下為28dB，此時，亮度最多降低至70%。
*8 音頻傳輸取決于該型號的音頻功能。
*9 在長距離通信模式下，使用選配件ET-YFB200C高清數字傳輸盒，可傳輸高達1080p信號長達150米。
*10 軟件功能因型號不同而存在差異。
*11 本產品為非醫療器械，不得用于實際醫療診斷。

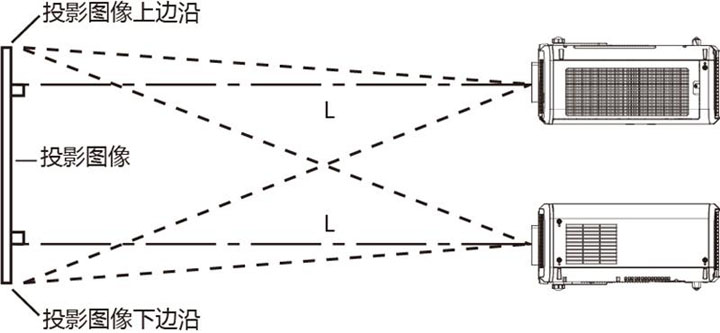

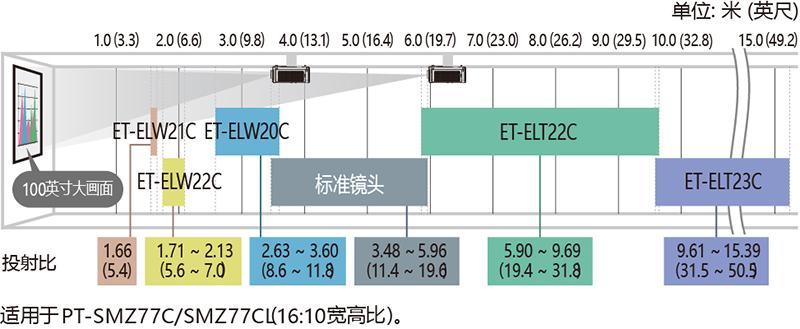

| 圖像對角線尺寸 | 投影距離 (L) | ||||||||||
| ET-ELW21C | ET-ELW22C | ET-ELW20C | 標準鏡頭 | ET-ELT22C | ET-ELT23C | ||||||
|
投射比 (16:10寬高比) |
0.764:1 | 0.786-0.983:1 | 1.21–1.66:1 | 1.61–2.76:1 | 2.72–4.48:1 | 4.44-7.12:1 | |||||
| 固定 | 小至(寬度) | 大至(焦距) | 小至(寬度) | 大至(焦距) | 小至(寬度) | 大至(焦距) | 小至(寬度) | 大至(焦距) | 小至(寬度) | 大至(焦距) | |
| 1.02 [40"] | 0.63 (2.1) | — | — | 1.02 (3.3) | 1.41 (4.6) | 1.36 (4.5) | 2.35 (7.7) | 2.29 (7.5) | 3.81 (12.5) | 3.72 (12.2) | 6.03 (19.8) |
| 1.27 [50"] | 0.80 (2.6) | — | — | 1.29 (4.2) | 1.77 (5.8) | 1.71 (5.6) | 2.95 (9.7) | 2.89 (9.5) | 4.79 (15.7) | 4.70 (15.4) | 7.59 (24.9) |
| 1.52 [60"] | 0.97 (3.2) | 1.00 (3.3) | 1.26 (4.1) | 1.55 (5.1) | 2.14 (7.0) | 2.06 (6.8) | 3.55 (11.6) | 3.49 (11.5) | 5.77 (18.9) | 5.68 (18.6) | 9.15 (30.0) |
| 1.78 [70"] | 1.14 (3.7) | 1.18 (3.9) | 1.48 (4.9) | 1.82 (6.0) | 2.50 (8.2) | 2.42 (7.9) | 4.15 (13.6) | 4.09 (13.4) | 6.75 (22.1) | 6.66 (21.9) | 10.71 (35.1) |
| 2.03 [80"] | 1.32 (4.3) | 1.35 (4.4) | 1.69 (5.5) | 2.09 (6.9) | 2.87 (9.4) | 2.77 (9.1) | 4.76 (15.6) | 4.69 (15.4) | 7.73 (25.4) | 7.64 (25.1) | 12.27 (40.3) |
| 2.29 [90"] | 1.49 (4.9) | 1.53 (5.0) | 1.91 (6.3) | 2.36 (7.7) | 3.23 (10.6) | 3.12 (10.2) | 5.36 (17.6) | 5.30 (17.4) | 8.71 (28.6) | 8.63 (28.3) | 13.83 (45.4) |
| 2.54 [100"] | 1.66 (5.4) | 1.71 (5.6) | 2.13 (7.0) | 2.63 (8.6) | 3.60 (11.8) | 3.48 (11.4) | 5.96 (19.6) | 5.90 (19.4) | 9.69 (31.8) | 9.61 (31.5) | 15.39 (50.5) |
| 3.05 [120"] | 2.00 (6.6) | 2.06 (6.8) | 2.56 (8.4) | 3.16 (10.4) | 4.33 (14.2) | 4.18 (13.7) | 7.16 (23.5) | 7.10 (23.3) | 11.65 (38.2) | 11.57 (38.0) | 18.51 (60.7) |
| 3.81 [150"] | 2.52 (8.3) | 2.58 (8.5) | 3.22 (10.6) | 3.99 (13.1) | 5.42 (17.8) | 5.24 (17.2) | 8.96 (29.4) | 8.90 (29.2) | 14.59 (47.9) | 14.52 (47.6) | 23.19 (76.1) |
| 5.08 [200"] | 3.38 (11.1) | 3.46 (11.4) | 4.30 (14.1) | 5.31 (17.4) | 7.25 (23.8) | 7.01 (23.0) | 11.96 (39.2) | 11.91 (39.1) | 19.49 (63.9) | 19.43 (63.7) | 30.99 (101.7) |
| 6.35 [250"] | 4.24 (13.9) | 4.34 (14.2) | 5.39 (17.7) | 6.65 (21.8) | 9.07 (29.8) | 8.77 (28.8) | 14.96 (49.1) | 14.91 (48.9) | 24.39 (80.0) | 24.34 (79.9) | 38.79 (127.3) |
| 7.62 [300"] | 5.10 (16.7) | 5.21 (17.1) | 6.48 (21.3) | 7.99 (26.2) | 10.90 (35.8) | 10.54 (34.6) | 17.97 (59.0) | 17.92 (58.8) | 29.29 (96.1) | 29.25 (96.0) | 46.59 (152.9) |
| 8.89 [350"] | 5.95 (19.5) | 6.09 (20.0) | 7.56 (24.8) | 9.33 (30.6) | 12.73 (41.8) | 12.30 (40.4) | 20.97 (68.8) | 20.92 (68.6) | 34.19 (112.2) | 34.16 (112.1) | 54.39 (178.4) |
| 10.16 [400"] | 6.81 (22.3) | 6.97 (22.8) | 8.65 (28.4) | 10.67 (35.0) | 14.55 (47.7) | 14.07 (46.2) | 23.97 (78.6) | 23.93 (78.5) | 39.09 (128.2) | 39.07 (128.2) | 62.19 (204.0) |
