PLC光分路器Hangalaxy PLC光分路器線材

品牌：Hangalaxy
型號：PLC光分路器
　　　Hangalaxy PLC光分路器線材
簡介：華光昱能Hangalaxy的PLC光分路器具有優越的光學性能，穩定性和可靠性高，能符合不同環境中的各種應用要求。產品按不同應用場合分為:裸纖式光分路器；微型封裝光分路器；分支器型光分路器；盒式封裝光分路器；機架式光分路器；托盤式光分路器；插片式光分路器。目前主要應用于FTTX網絡布置、光無源網絡、有線電視線路中。

Hangalaxy PLC光分路器線材詳細參數

產品光學參數規格

參數(Parameter)	單位(Unit)		1×2	1×4	1×8	1×16	1×32	1×64	2×2	2×4	2×8	2×16	2×32	2×64
	U級(Upstage Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.5	6.8	9.9	13.2	16.3	19.6	3.8	7.1	10.2	13.5	16.6	19.9
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	A級(Advanced Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.7	7.0	10.1	13.4	16.6	19.9	4.0	7.3	10.4	13.7	16.9	20.2
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	P級(Premium Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	3.9	7.2	10.3	13.6	16.9	20.2	4.2	7.5	10.6	13.9	17.2	20.5
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
	S級(Standard Grade)
插入損耗在常溫 (Insertion Loss at 23℃)	最大值(Max)	dB	4.1	7.4	10.5	13.8	17.2	20.5	4.4	7.7	10.9	14.1	17.5	20.8
損耗均勻性 (Channel Uniformity)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.50	2.00	0.80	0.80	0.80	1.00	1.50	2.00
波長相關損耗(WDL)	最大值(Max)	dB	0.80	0.80	0.80	1.00	1.00	1.00	0.80	0.80	0.80	1.00	1.00	1.00
偏報相關損耗 (PDL)	最大值(Max)	dB	0.20	0.30	0.30	0.30	0.30	0.50	0.20	0.30	0.30	0.30	0.30	0.50
工作波長 (Operating wavelength)	nm		1260～1650
回波損耗 (Return Loss)	最小值(Min)	dB	55
方向性 (Directivity)	最小值(Min)	dB	55
Remark: 1.以上參數不包括連接器。 2.帶連接器時插損規格增加0.2dB。 3.每增加一個適配器時，插入耗損規格在上面的基礎上增加0.2dB。

產品尺寸表

1.裸纖式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
裸纖型光分路器 (Basic Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
裸纖型光分路器 (Basic Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×5×50		4×7×65			/

2.微型封裝PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
微型模塊式光分路器 (900um SFF Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×7×50		4×7×55	4×12×60	6×20×80	6×40×100
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
微型模塊式光分路器 (900um SFF Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×7×65			6×20×80	6×20×100	6×40×100

3.分支器型PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×40			4×4×50	4×7×55	4×12×60
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
分支器型光分路器 (900um Fan-out Type PLC Splitter)	（高×寬×長）（H×W×L）mm	4×4×50		4×7×65			4×12×60

4.盒式封裝PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×寬×長）（H×W×L）mm	10×80×100			18×80×120	18×115×140
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
盒式光分路器 (Cassette Type PLC Splitter)	（高×寬×長）（H×W×L）mm	10×80×100			18×80×120	18×115×140

5.機架式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
機架式光分路器 (Rack Type PLC Splitter)	（高×寬×長）（H×W×L）mm	482×240×45					482×240×89
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
機架式光分路器 (Rack Type PLC Splitter)	（高×寬×長）（H×W×L）mm	482×240×45					482×240×89

6.托盤式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
托盤式光分路器 (Tray Assembly Type PLC Splitter)	（高×寬×長）（H×W×L）mm	345×195×25				345×195×50
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
托盤式光分路器 (Tray Assembly Type PLC Splitter)	（高×寬×長）（H×W×L）mm	345×195×25				345×195×50

7.插片式PLC

參數/(Parameter)	單位/(Unit)	1×2	1×4	1×8	1×16	1×32	1×64
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×寬×長）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154
參數/(Parameter)	單位/(Unit)	2×2	2×4	2×8	2×16	2×32	2×64
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module)	（高×寬×長）（H×W×L） mm	130×100×25			130×100×50	130×100×76 130×100×102	130×100×154 130×100×206

Hangalaxy PLC光分路器線材概況

PLC光分路器是基于平面光波導技術和高精度對準制程的光功率分路器，能將一路或兩路光均勻地分成多路光，通常用lxN或2xN表示。分光的功能通過芯片集成方式一次完成，芯片兩端再通過耦合輸入和輸出的光纖陣列實現光纖連接。

特性

低插入損耗
低偏振損耗
寬的工作波長
寬的操作溫度
高穩定性和可靠度
符合國際標準Telcordia GR-1209及GR-1221標準
符合國家標準YD/T 2000.1-2009標準(通過泰爾產品認證)

用途
PLC光分路器主要應用于:光纖接入網；無源光纖網絡；有線電視網絡；數字通信。

圖一：機架式PLC采用金屬盒體封裝，可安裝于19英寸1U標準機柜內，一般為成端型。主要應用于光纜配線箱、光纖配線架等。

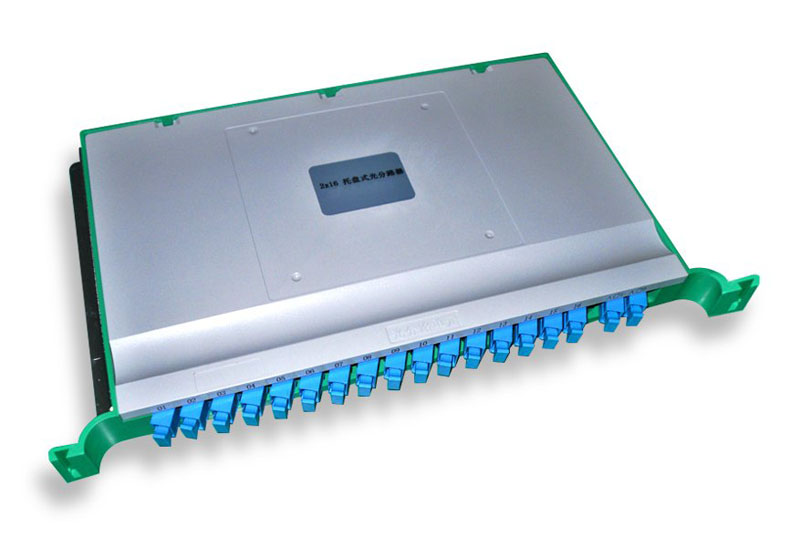

圖二：托盤式PLC使用塑料盒封裝，端口采用成端。一般有斜角卡式安裝適配器。主要應用于配線架、光纜交接箱、光纜交接箱等。

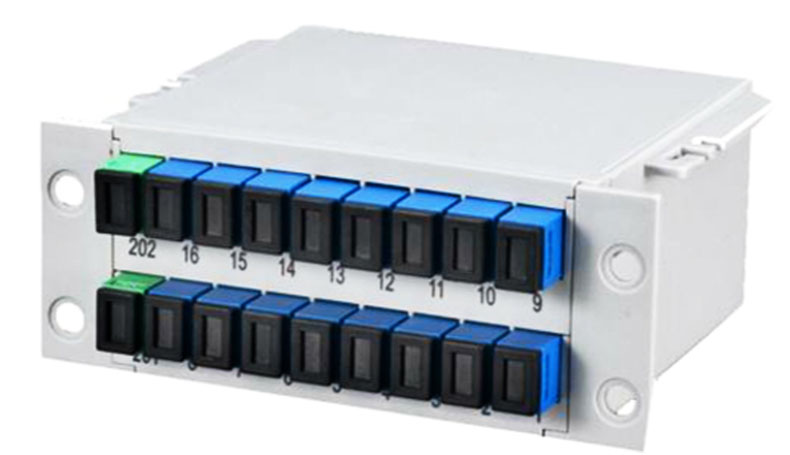

圖三：插片式PLC使用ABS塑料盒封裝，端口采用成端式。主要安裝在光纖交接箱、光纖分歧箱。

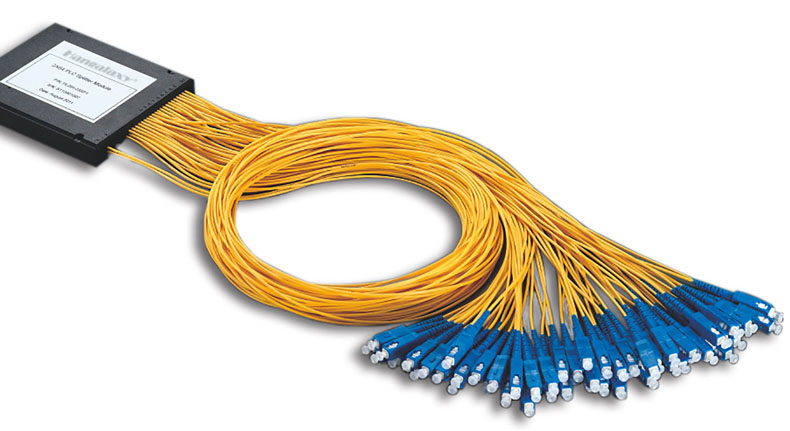

圖四：模塊型PLC使用ABS塑料盒封裝，端口采用尾纖引出。出纖套管是0.9mm、2.0mm、3.0mm三種。主要應用于光纖分配箱、機架。
