ELSKY EM5800D/EM5800A說明書

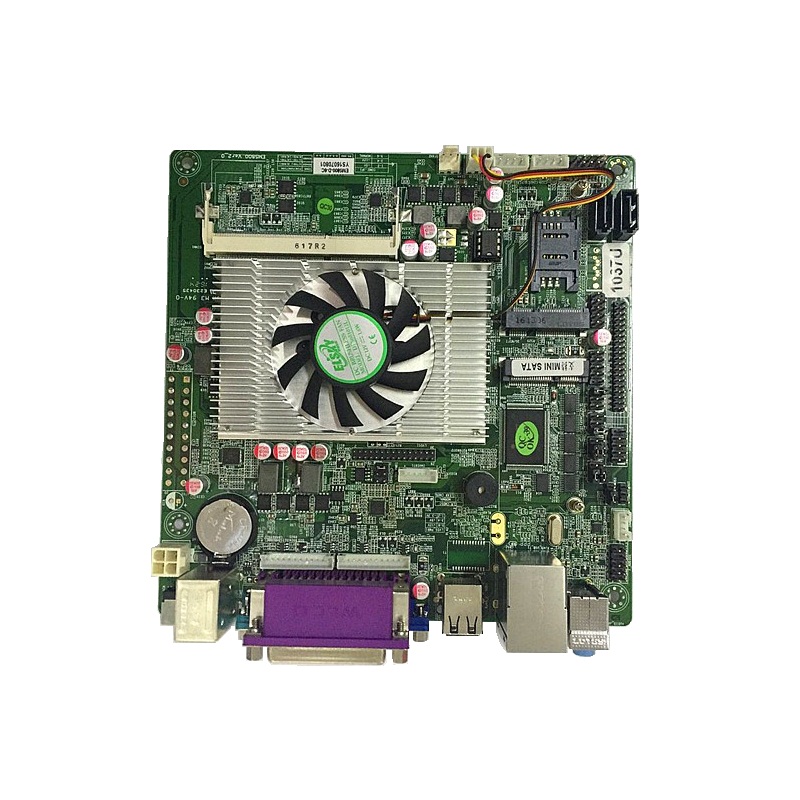

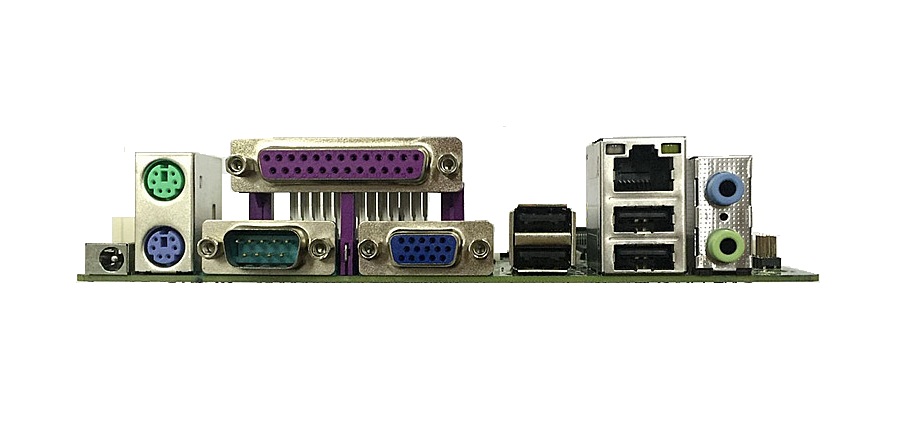

EM5800-DC主板圖片

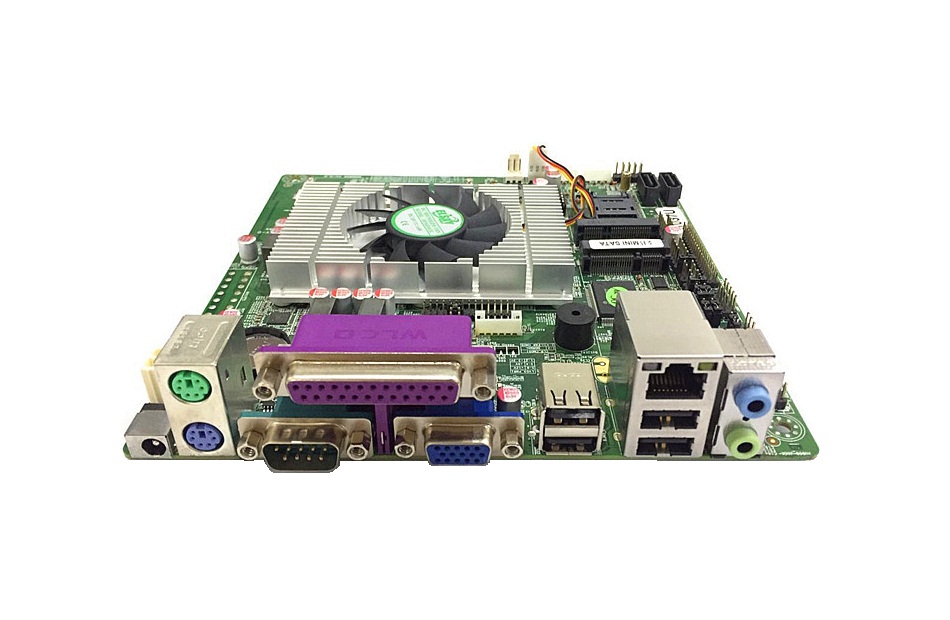

EM5800-ATX主板圖片
(2COM/6COM/雙網可選，默認7USB接口，可改8USB接口)
DC/ATX供電方式可選
概述
EM5800D是一款低功耗、高速度主板�；�Intel Celeron 1037U平臺。主要應用于金融、零售、一體機、POS機、廣告機、工控機等領域。
主要特性
★ 低功耗處理器1037U雙核1.8G
★ 支持DDR3代1333/1600內存。
★ 內建雙八24位LVDS，支持1920*1080分辨率，支持雙屏顯示。
★ 板載2*Mini-PCIE,，支持WIFI，3G&MSATA。
★ 6COM ,2COM可選。6COM支持RS485/422，雙網6COM版本工控機首選。
★ 支持雙VGA接口輸出（可選）。
|
詳細規格 |
||
|
尺寸規格
Mini-ITX構架，170mm*170mm |
|
音頻接口 集成Realtek ALC662 HD數字音頻解碼器
支持Line-out,MIC-in接口，配備前置插針引腳。 |
|
處理器 Celeron 1037U,雙核1.8G。低功耗，運行速度快。處理器集成顯示核心及內存控制器。 |
I/O擴展 7*USB，高速USB2.0控制器，480Mbps速率。2*RS232 COM,6COM可選，RS485可選。 |
|
|
芯片組 1037U+HM76高速芯片組 |
系統監測/看門狗
支持CPU溫度檢測、風扇轉速，系統溫度。 |
|
|
內存 支持DDR3代1333/1600內存 |
擴展總線 2*MINI- PCIE擴展槽 ，支持藍牙、WIFI、3G、MSATA |
|
|
顯示接口 集成HD Graphic顯示核心，支持動態內存分配（DVMT），VGA.內建雙通道24bit LVDS排針,支持雙屏顯示。顯存最大512 MB。 |
運行環境 電源：DC12V電源 工作溫度：-10~60度 相對濕度：5%~95%，無冷凝。 |
|
|
硬盤存儲 2*SATA2.0（黑）.1xMSATA.最大傳輸速度3.0 Gbps |
BIOS AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別 |
|
|
網絡接口 1*Realtec8111E千兆RJ45接口（或雙千兆可選）， 支持網絡喚醒。 |
操作系統 |
|
|
訂購信息
EM5800D:1037U雙核 1.8G/DC供電/1*24bit LVDS/1*VGA/2*SATA /2*COM/1*LAN/1*MSATA |
||
|
選配產品：機箱、電源、MSATA卡、WIFI、3G模塊、內存、整機 |
||
硬件特性
|
圖型顯示 |
描述 |
|||||||||
|
顯示芯片及核心 |
HD Graphics (Sandy Bridge) |
|||||||||
|
接口類型 |
VGA |
DB15接口 |
||||||||
|
LVDS |
1*30Pin插座 （24bit）雙通道 |
|||||||||
|
HDMI |
無 |
|||||||||
|
顯示模式 |
雙顯 |
支持雙顯模式（復制模式、擴展模式）（DOS單顯） |
||||||||
|
接口定義 |
1*12PIN VGA排針定義：
1*30 PIN LVDS CONNECTOR PIN 定義：
逆變電源接口定義INVERT：
工作電壓選擇插針LVDS_JP：
|
|||||||||
|
Audio |
描述 |
|
音頻編解碼器 |
Realtek ALC662 |
|
板載音頻插針 |
Pin:
|
|
插針類型 |
2.54mm 2*5pin header |
|
LAN |
描述 |
|
網卡芯片 |
Realtek RTL8111E |
|
功能 |
10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒. |
|
接口類型 |
RJ45 |
|
網卡燈定義 |
自定義 |
|
注意事項 |
|
|
USB2.0 |
描述 |
|
接口類型 |
USB2.0/1.1 接口 |
|
后置接口 |
2 |
|
前置插針 |
1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND |
|
接口及插針類型 |
2*5Pin header/2.54mm |
|
注意事項 |
|
|
硬盤接口 |
描述 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
接口類型 |
1*SATA2.0 Port；1*SATA3.0 Port； |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
硬盤供電接口定義 （SATA PWR） |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意事項 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM |
描述 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM功能 |
6個串口.COM2的第9腳可以通過JP1改變跳線器設置，選擇第九腳輸出 +5V或者 +12V電壓;
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM位置 |
5個板載插針 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM2插針定義 |
全信號RS232 2*5PIN（標準RS232）:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM2 RS232/ 422/485 跳線設置
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM3-6插針定義 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
供電類型及模式 |
有 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
插針及接口類型 |
2*5pin |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意事項 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
