主要特性
★ Intel 賽揚 J1900 四核1.99G（最大睿頻2.4G），型號為EM6900；
★ Intel 賽揚 J1800 雙核2.41G（最大睿頻2.58G），型號為EM6800；
★ Intel 奔騰 J2900 四核2.41G（最大睿頻2.66G），型號為EM2900；
★ J1800，J1900，J2900可選，采用Intel Bay trail SOC 芯片組。
★ 支持DDR3 1333/1600低壓（1.35V）內存，最高8GB。
★ 板載VGA/LVDS插針，支持雙VGA，支持雙屏顯示。
★ 板載6 COM接口，支持COM2、COM3取電5V、12V，支持1*RS485（COM4）。
★ 板載1*MINIPCIE，支持WIFI/3G，1*MSATA，支持MSATA盤。
★ 1*SATA3.0
★ 雙千兆網卡(可選)。
ELSKY EM6800A EM6900A說明書

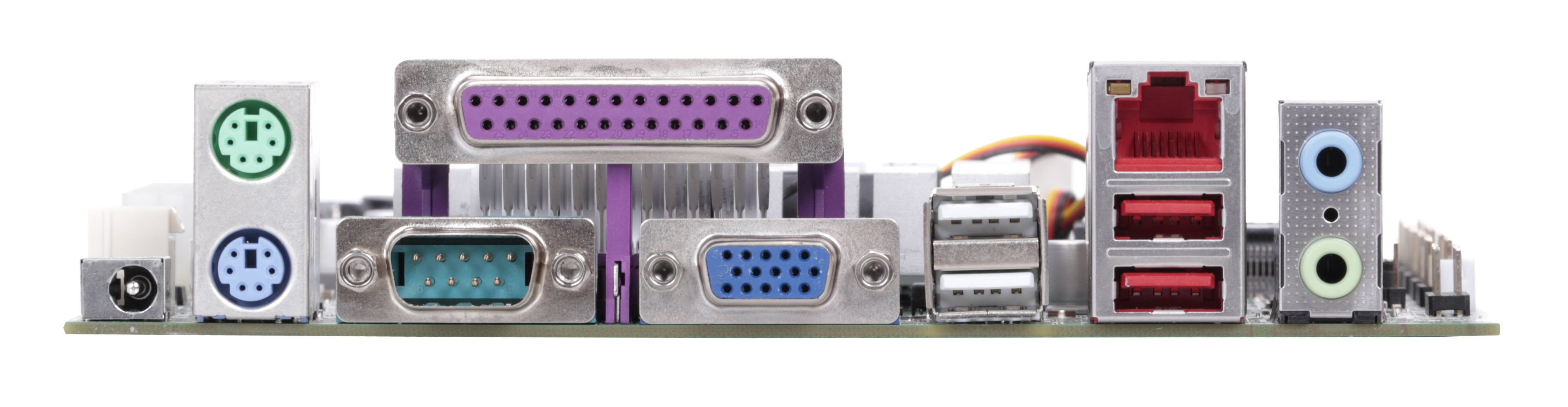

主板圖片
★圖片僅供參考、具體以實物為準★
主要特性
★ Intel 賽揚 J1900 四核1.99G（最大睿頻2.4G），型號為EM6900；
★ Intel 賽揚 J1800 雙核2.41G（最大睿頻2.58G），型號為EM6800；
★ Intel 奔騰 J2900 四核2.41G（最大睿頻2.66G），型號為EM2900；
★ J1800，J1900，J2900可選，采用Intel Bay trail SOC 芯片組。
★ 支持DDR3 1333/1600低壓（1.35V）內存，最高8GB。
★ 板載VGA/LVDS插針，支持雙VGA，支持雙屏顯示。
★ 板載6 COM接口，支持COM2、COM3取電5V、12V，支持1*RS485（COM4）。
★ 板載1*MINIPCIE，支持WIFI/3G，1*MSATA，支持MSATA盤。
★ 1*SATA3.0
★ 雙千兆網卡(可選)。
|
詳細規格 |
||
|
尺寸規格
Mini-ITX構架，170mm*170mm |
|
音頻接口 集成Realtek ALC662 HD數字音頻解碼器
支持Line-out,MIC-in接口，配備前置插針引腳。 |
|
處理器 Intel 賽揚 J1900 四核1.99G（最大睿頻2.4G） Intel 賽揚 J1800 雙核2.41G（最大睿頻2.58G） Intel 奔騰 J2900 四核2.41G（最大睿頻2.66G） |
I/O擴展 6*USB2.0，2*USB3.0。6*RS232 COM（其中COM4為RS232、RS485信號可選），支持COM2、COM3取電5V/12V |
|
|
芯片組 Intel Bay trail SOC 芯片組 |
系統監測/看門狗 支持CPU溫度檢測、風扇轉速，系統溫度。 |
|
|
內存 1* SO-DDR3 1333/1600M低壓（1.35V）內存，最大支持8GB |
擴展總線 1* MINIPCIE擴展槽 ，支持WIFI/3G，1*MSATA接口， |
|
|
顯示接口 集成HD Graphic顯示核心，支持動態內存分配（DVMT），支持VGA，LVDS.內建雙通道24bit LVDS排針,支持雙屏顯示，支持雙VGA。 |
運行環境 工作溫度：0~60度 相對濕度：5%~95%，無冷凝。 |
|
|
硬盤存儲 1*SATA3.0，1*MSATA接口，最大傳輸速度3.0 Gbps。 |
BIOS AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別 |
|
|
網絡接口 1*Realtec8111E千兆接口，單網、雙網口可選，支持網絡喚醒。 |
操作系統： WINDOWS 7 -32位，64位，Windows 8,Linux. |
|
|
|
||
主板型號選配
|
主板型號 |
LAN |
COM |
USB2.0 |
USB3.0 |
|
|
EM6900A-2C |
1 |
2 |
6 |
2 |
|
|
EM6900A-6C |
1 |
6 |
6 |
2 |
|
|
EM6900A-2L2C |
2 |
2 |
4 |
2 |
|
|
EM6900A-2L6C |
2 |
6 |
4 |
2 |
|
|
EM6800A、EM2900A同上規格（有風扇、無風扇可選） |
|||||
硬件特性
|
圖型顯示 |
描述 |
|||||||||
|
顯示芯片及核心 |
HD Graphics (Sandy Bridge) |
|||||||||
|
接口類型 |
VGA |
DB15接口 |
||||||||
|
LVDS |
1*30Pin插座 （24bit）雙通道 |
|||||||||
|
|
|
|||||||||
|
顯示模式 |
雙顯 |
支持雙顯模式（復制模式、擴展模式）（DOS單顯） |
||||||||
|
接口定義 |
2*12PIN VGA排針定義：
1*30 PIN LVDS CONNECTOR PIN 定義：
逆變電源接口定義INVERT：
工作電壓選擇插針LVDS_PWR1：
|
|||||||||
|
Audio |
描述 |
|
|
音頻編解碼器 |
Realtek ALC662 |
|
|
板載音頻插針 |
Pin:
|
|
|
插針類型 |
2.54mm 2*5pin header |
|
|
LAN |
描述 |
|
網卡芯片 |
Realtek RTL8111E |
|
功能 |
10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒. |
|
接口類型 |
RJ45 |
|
網卡燈定義 |
自定義 |
|
注意事項 |
|
|
USB2.0 |
描述 |
|
接口類型 |
USB2.0/1.1 接口 |
|
前置插針 |
1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND |
|
接口及插針類型 |
2*5Pin header/2.54mm |
|
注意事項 |
|
|
硬盤接口 |
描述 |
||||||||||
|
接口類型 |
1*SATA3.0 Port； |
||||||||||
|
硬盤供電接口定義 （SATA PWR） |
|
||||||||||
|
注意事項 |
|
|
COM口 |
描述 |
||||||||||||||||||||||||
|
COM功能 |
6個串口.COM 2/3的第9腳可以通過JPCOM2/JPCOM3改變跳線器設置，選擇第九腳輸出 +5V或者 +12V電壓;
|
||||||||||||||||||||||||
|
COM位置 |
5個板載插針，1個外置COM口
|
||||||||||||||||||||||||
|
COM2-6插針定義 |
全信號RS232 2*5PIN（標準RS232）:
|
||||||||||||||||||||||||
|
COM 4 BIOS 下485設置如右圖 |
|
||||||||||||||||||||||||
|
供電類型及模式 |
有 |
||||||||||||||||||||||||
|
插針及接口類型 |
2*5pin |
||||||||||||||||||||||||
|
注意事項 |
|
|
其它板載插針 |
描述 |
|||||||||||||||||||||||||
|
Front panel |
定義 |
HDD Active LED：1，3 Power Button： 6，8 Power LED：2，4 Reset Button： 5，7 |
||||||||||||||||||||||||
|
插針類型 |
2.54mm /2*5Pin插針 |
|||||||||||||||||||||||||
|
Clear CMOS |
定義 |
Clear-CMOS跳線及定義:
|
||||||||||||||||||||||||
|
上電開機 插針AUTO-SW |
定義 |
|
||||||||||||||||||||||||
|
內置功放插針 （JAMP1） |
|
|||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||
|
CPUFAN |
數量 |
2 |
||||||||||||||||||||||||
|
GPIO |
芯片 |
|
||||||||||||||||||||||||
|
定義 |
|
|||||||||||||||||||||||||
