QM9400/QM9500是一款DC超薄、高速度的主板。基于intel Haswell-U平臺。支持4代和5代I3/I5/I7系列CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域。
主要特性
★ 支持4代CPU：I3-4005U、I5-4210U、I7-4510U等；
★ 支持5代CPU：I3-5005U、I5-5287U、I7-5500U等；
★ HDMI輸出支持4K顯示。
★ 速度快，支持DDR3 1600低壓（1.35 V）內存。
★ 支持HDMI+VGA+LVDS三屏顯示，可同顯、異顯。
★ 板載6COM接口，支持COM口取電5V、12V，支持一個1*485
★ 板載1*MINIPCIE，支持WIFI/3G/4G，1*MSATA，支持MSATA盤。
★ 千兆網卡，雙網可選
★ 支持雙八24位LVDS
★ 可選支持OPS擴展
CPU擴展知識：以下都是雙核四線程
4代：酷睿I3-4005U雙核1.7G；I3-4010U雙核1.7G；I3-4030U雙核1.9G；
酷睿I5-4210U雙核1.7G，最大睿頻2.7G；
酷睿I7-4510U雙核2.0G，最大睿頻3.1G。
5代：酷睿I3-5005U雙核2.0G；I3-5010U雙核2.1G；
酷睿I5-5287U雙核2.9G，最大睿頻3.3G；
酷睿I7-5500U雙核2.4G，最大睿頻3.0G。
ELSKY QM9400/QM9500說明書

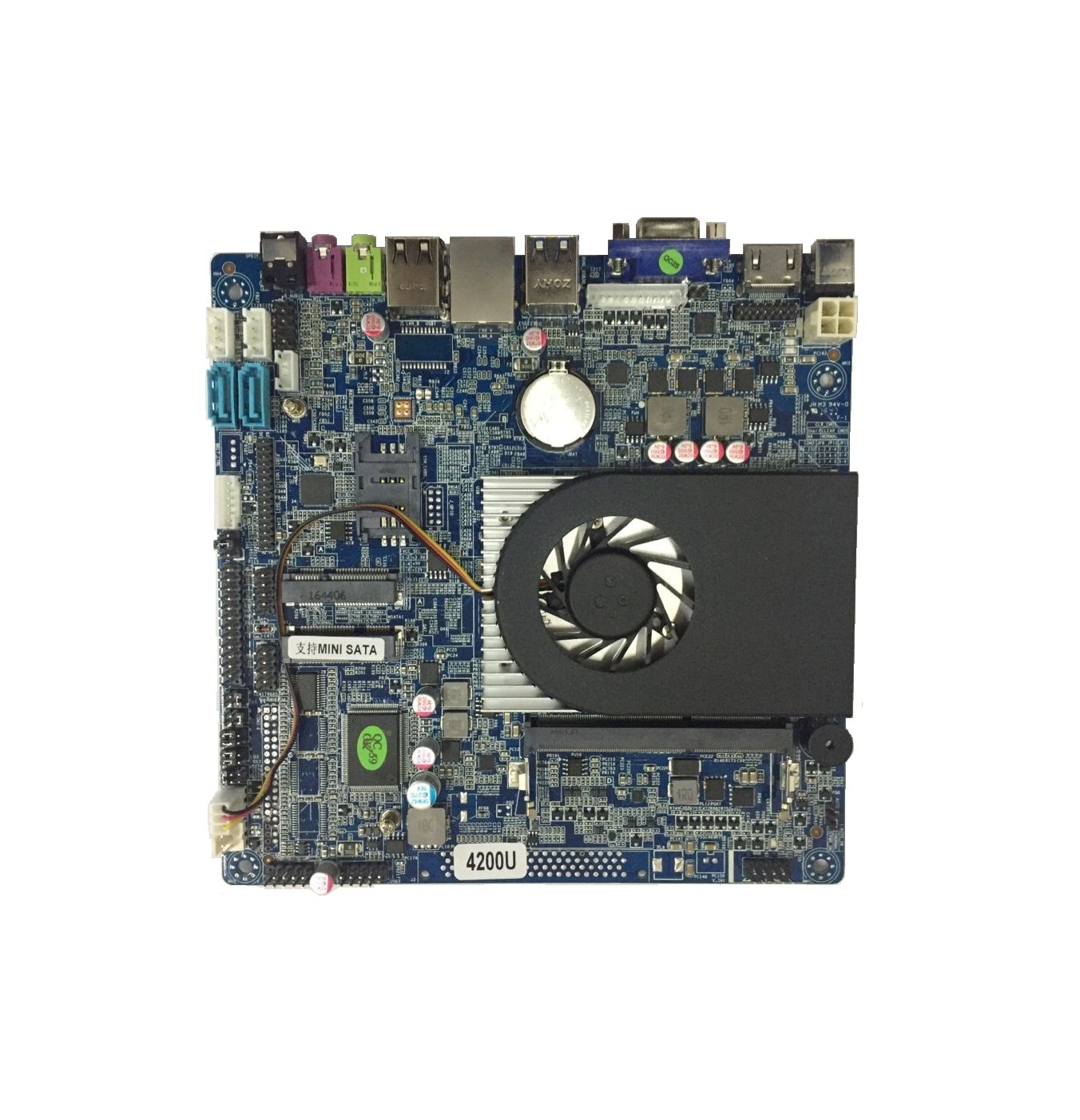

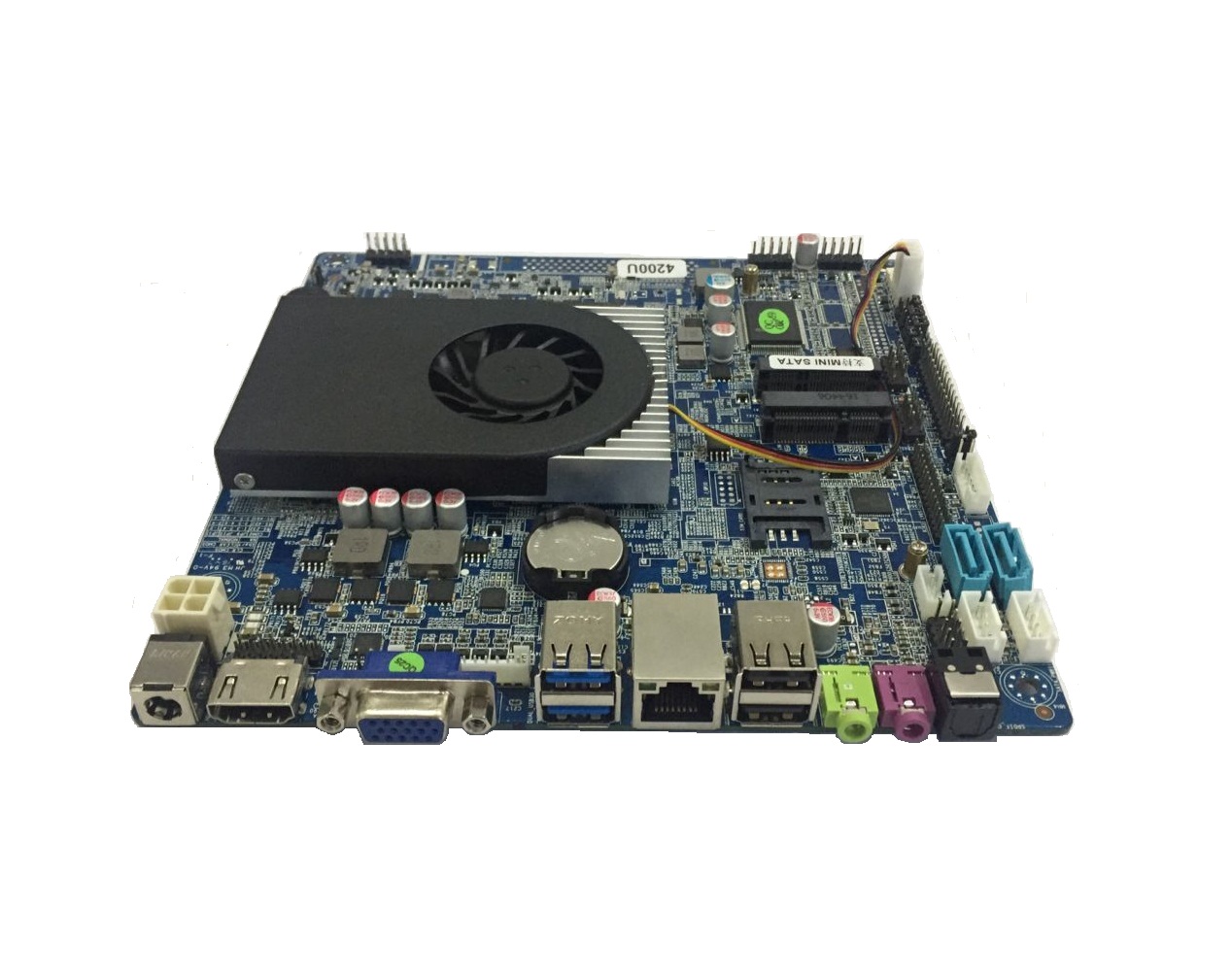

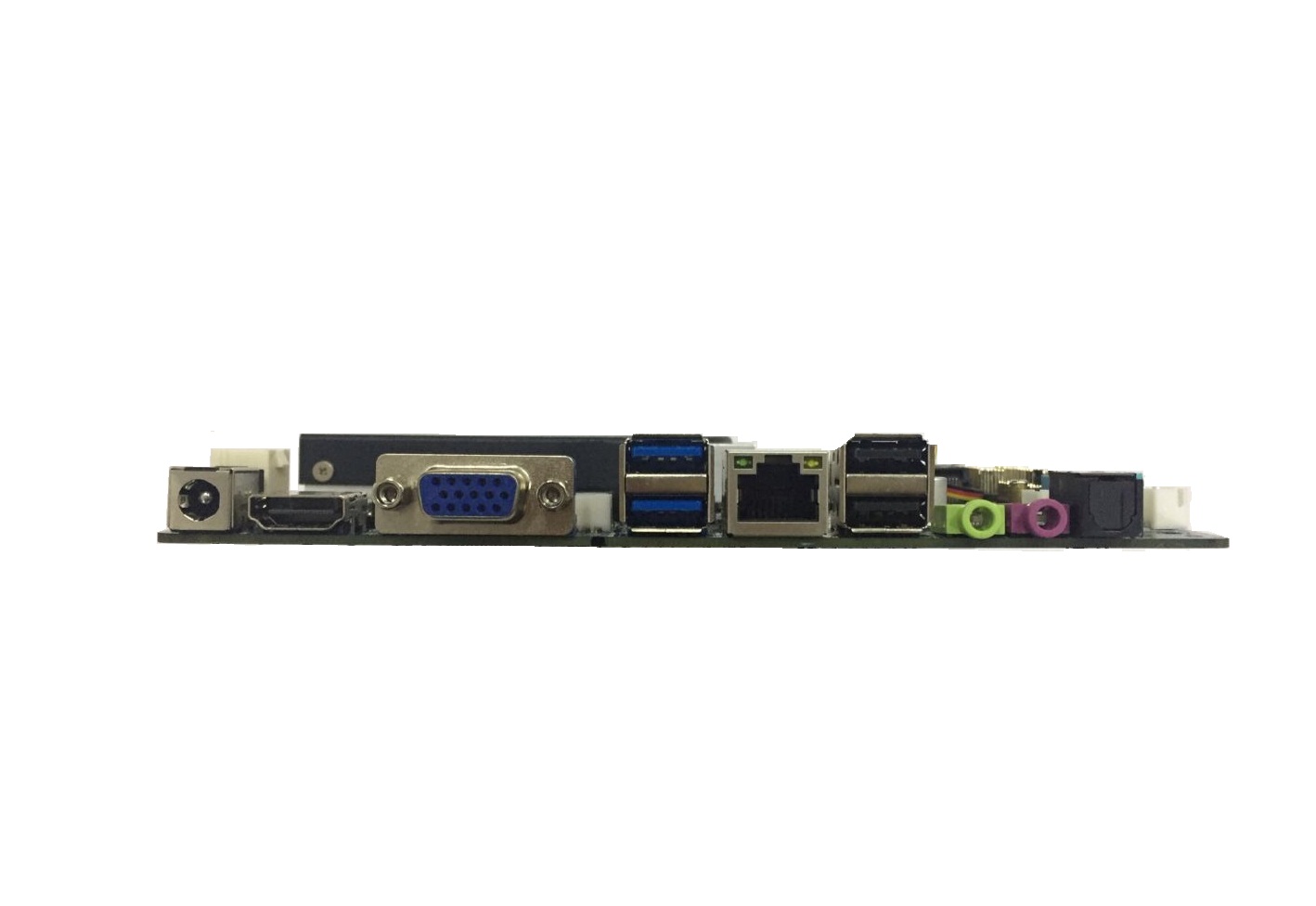

主板圖片
概述
QM9400/QM9500是一款DC超薄、高速度的主板�；�intel Haswell-U平臺。支持4代和5代I3/I5/I7系列CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域。
主要特性
★ 支持4代CPU：I3-4005U、I5-4210U、I7-4510U等；
★ 支持5代CPU：I3-5005U、I5-5287U、I7-5500U等；
★ HDMI輸出支持4K顯示。
★ 速度快，支持DDR3 1600低壓（1.35 V）內存。
★ 支持HDMI+VGA+LVDS三屏顯示，可同顯、異顯。
★ 板載6COM接口，支持COM口取電5V、12V，支持一個1*485
★ 板載1*MINIPCIE，支持WIFI/3G/4G，1*MSATA，支持MSATA盤。
★ 千兆網卡，雙網可選
★ 支持雙八24位LVDS
★ 可選支持OPS擴展
CPU擴展知識：以下都是雙核四線程
4代：酷睿I3-4005U雙核1.7G；I3-4010U雙核1.7G；I3-4030U雙核1.9G；
酷睿I5-4210U雙核1.7G，最大睿頻2.7G；
酷睿I7-4510U雙核2.0G，最大睿頻3.1G。
5代：酷睿I3-5005U雙核2.0G；I3-5010U雙核2.1G；
酷睿I5-5287U雙核2.9G，最大睿頻3.3G；
酷睿I7-5500U雙核2.4G，最大睿頻3.0G。
|
詳細規格 |
||
|
尺寸規格
Mini-ITX構架，170mm*170mm |
|
音頻接口 集成Realtek ALC662 HD數字音頻解碼器 支持Line-In,Line-out,MIC-in接口，配備前置插針引腳。支持3W/5W功放喇叭 |
|
處理器 Haswell-U，4代5代 I3/I5/I7。 |
I/O擴展 2*USB3.0，6*USB2.0.6*RS232 COM，1*RS485。 支持COM口5V/12V起電。 可選支持OPS擴展 |
|
|
芯片組 Haswell-U高速芯片組 |
系統監測/看門狗 支持CPU溫度檢測、風扇轉速，系統溫度。 |
|
|
內存 1* SO-DDR3L 1600內存，最大支持8G |
擴展總線 2* Mini-PCIE擴展槽 ，支持WIFI/3G/MSTA/GPS |
|
|
顯示接口
集成HD4400顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA.LVDS,支持三屏顯示。HDMI支持4K極清 |
運行環境 電源：DC 12V/19V電源 工作溫度：-10~60度 相對濕度：5%~95%，無冷凝。 |
|
|
硬盤存儲 2*SATA3.0，1*MSATA3.0 |
BIOS AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別 |
|
|
網絡接口 1*Realtec8111F千兆接口，支持網絡喚醒。可選支持雙網 |
操作系統 |
|
硬件特性
|
圖型顯示 |
描述 |
|||||||||
|
顯示芯片及核心 |
HD Graphics (Sandy Bridge) |
|||||||||
|
接口類型 |
VGA |
DB15接口 |
||||||||
|
LVDS |
1*30Pin插座 （24bit）雙通道 |
|||||||||
|
HDMI |
有 |
|||||||||
|
顯示模式 |
雙顯 |
支持雙顯模式（復制模式、擴展模式）（DOS單顯） |
||||||||
|
接口定義 |
1*12PIN VGA排針定義：
1*30 PIN LVDS CONNECTOR PIN 定義：
背光電源接口定義BKLT-CON：
工作電壓選擇插針VCC_SEL：
|
|||||||||
|
Audio |
描述 |
||||||||||||||||||||||||
|
音頻編解碼器 |
Realtek ALC662 |
||||||||||||||||||||||||
|
板載音頻插針 |
|
||||||||||||||||||||||||
|
插針類型 |
2.54mm 2*5pin header |
||||||||||||||||||||||||
|
內置功放插針（JAMP） |
|
|
LAN |
描述 |
|
網卡芯片 |
Realtek RTL8111F |
|
功能 |
10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒. |
|
接口類型 |
RJ45 |
|
網卡燈定義 |
自定義 |
|
注意事項 |
|
|
USB2.0 |
描述 |
|
接口類型 |
USB2.0/1.1 接口 |
|
后置接口 |
4 |
|
前置插針 |
1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND |
|
接口及插針類型 |
2*5Pin header/2.54mm |
|
注意事項 |
|
|
硬盤接口 |
描述 |
||||||||||
|
接口類型 |
1*SATA3.0 Port； |
||||||||||
|
硬盤供電接口定義 （SATA PWR） |
|
||||||||||
|
注意事項 |
|
|
COM |
描述 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM功能 |
6個串口.COM1/2的第9腳可以通過JCOM1/JCOM2改變跳線帽設置，選擇第九腳輸出 +5V或者 +12V電壓;
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM1/2插針定義 |
全信號RS232 2*5PIN（標準RS232）:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM 3-6插針定義 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM 2-RS485設置 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
供電類型及模式 |
有 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
插針及接口類型 |
2*5pin |
|
HDMI插針 |
描述 |
||||||||||||||||||||||||||||||||||||
|
插針定義 |
|
||||||||||||||||||||||||||||||||||||
|
注意事項 |
|
|
其它板載插針 |
描述 |
||||||||||||||||||||||||||
|
Front panel |
定義 |
HDD Active LED：1，3 Power Button： 6，8 Power LED：2，4 Reset Button： 5，7 |
|||||||||||||||||||||||||
|
插針類型 |
2.54mm /2*5Pin插針 |
||||||||||||||||||||||||||
|
BKLT - CTRL LVDS亮度調節定義 |
|
||||||||||||||||||||||||||
|
Clear CMOS |
定義 |
Clear-CMOS跳線及定義:
|
|||||||||||||||||||||||||
|
CPUFAN |
數量 |
2 |
|||||||||||||||||||||||||
|
上電開機 插針AUIO-SW |
定義 |
|
|||||||||||||||||||||||||
|
電源接口 |
4 pin 電源接口 |
1/2 GND 3/4 12V/19V |
|||||||||||||||||||||||||
|
可選支持OPS擴展 |
可擴展OPS接口 |
||||||||||||||||||||||||||
