詳細規格

尺寸規格

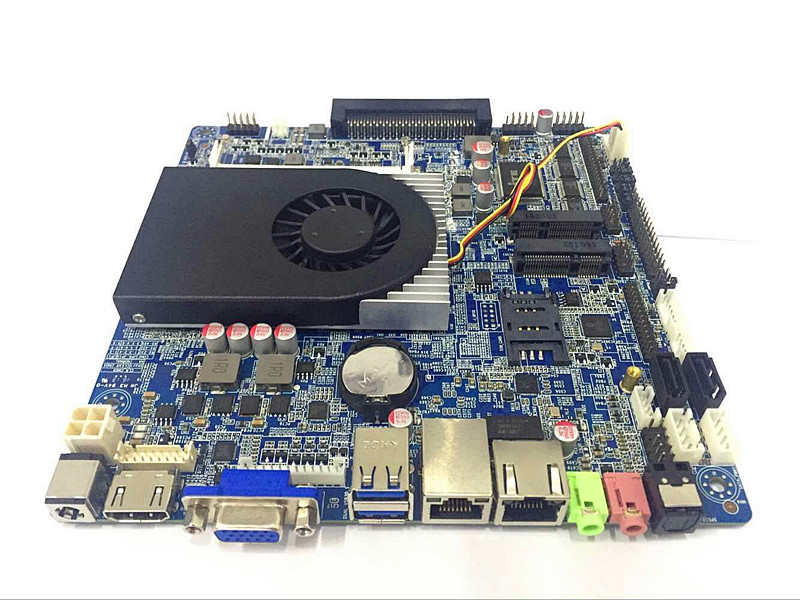

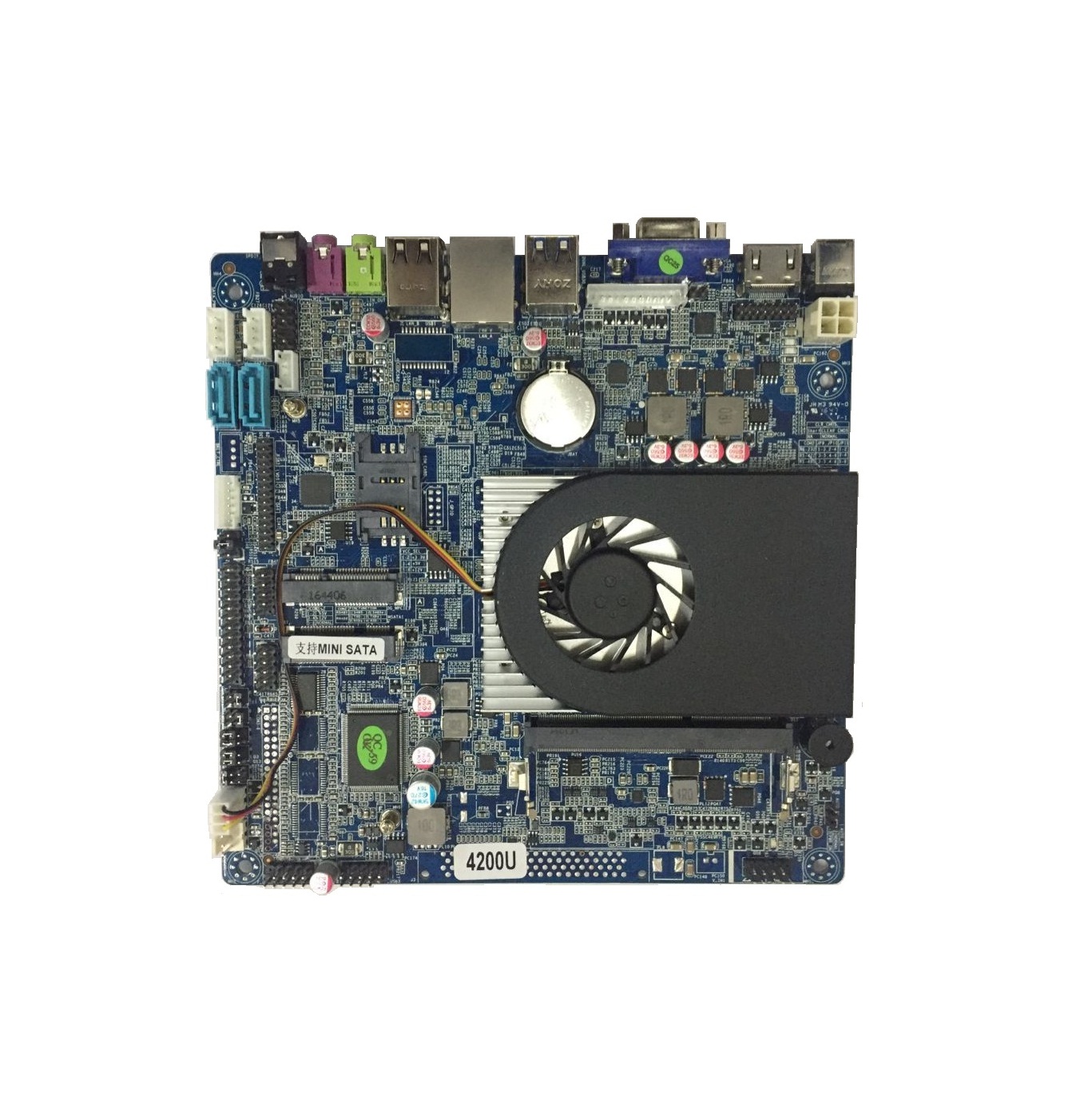

Mini-ITX構架，170mm*170mm
小體積，全功能，超薄

音頻接口

集成Realtek ALC662 HD數字音頻解碼器

支持Line-In,Line-out,MIC-in接口，配備前置插針引腳。支持3W/5W功放喇叭

處理器

Haswell-U，4代5代 I3/I5/I7。

I/O擴展

2*USB3.0，6*USB2.0.6*RS232 COM，1*RS485。

支持COM口5V/12V起電。

可選支持OPS擴展

芯片組

Haswell-U高速芯片組

系統監測/看門狗

支持CPU溫度檢測、風扇轉速，系統溫度。

內存

1* SO-DDR3L 1600內存，最大支持8G

擴展總線

2* Mini-PCIE擴展槽 ，支持WIFI/3G/MSTA/GPS

顯示接口

集成HD4400顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA.LVDS,支持三屏顯示。HDMI支持4K極清
支持雙八24位LVDS。

運行環境

電源：DC 12V/19V電源

工作溫度：-10~60度

相對濕度：5%~95%，無冷凝。

硬盤存儲

2*SATA3.0，1*MSATA3.0

BIOS

AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別

網絡接口

1*Realtec8111F千兆接口，支持網絡喚醒。可選支持雙網

操作系統
Windows WIN7/8/10,LInux

圖型顯示

描述

顯示芯片及核心

HD Graphics (Sandy Bridge)

接口類型

VGA

DB15接口

LVDS

1*30Pin插座 （24bit）雙通道

HDMI

有

顯示模式

雙顯

支持雙顯模式（復制模式、擴展模式）（DOS單顯）

接口定義

1*12PIN VGA排針定義：

1*30 PIN LVDS CONNECTOR

PIN 定義：

背光電源接口定義BKLT-CON：

工作電壓選擇插針VCC_SEL：
