◆ 支持 Intel 第四代 Haswell 平臺酷睿 i3/i5/i7 處理器
◆ Intel 8 系列芯片組 H81/B85
◆ 2x DDR3 DIMM 插槽，最大支持 16GB 內存
◆ 雙 1000M 網卡
◆ VGA、DVI、兩路獨立 HDMI(內置插針），支持 4K*2K 極清播放
|
網卡 |
雙 1000M 網卡 |
|
聲卡 |
集成 6 聲道音效 ALC662 聲卡芯片 |
|
顯示 |
VGA、DVI、兩路獨立 HDMI(內置插針），支持 4K*2K 極清播放 |
|
PCIE 槽 |
1x PCIE 16X |
|
Mini-PCIe |
2pcs，半高支持 USB+PCIe 信號，全高為 mSATA 信號與 PCIe 信號共 lay |
|
磁盤接口 |
3pcs 其中 2x SATA3.0 |
|
USB |
10pcs（后置三組，其中一組為 USB3.0；前置 2 組插針） |
|

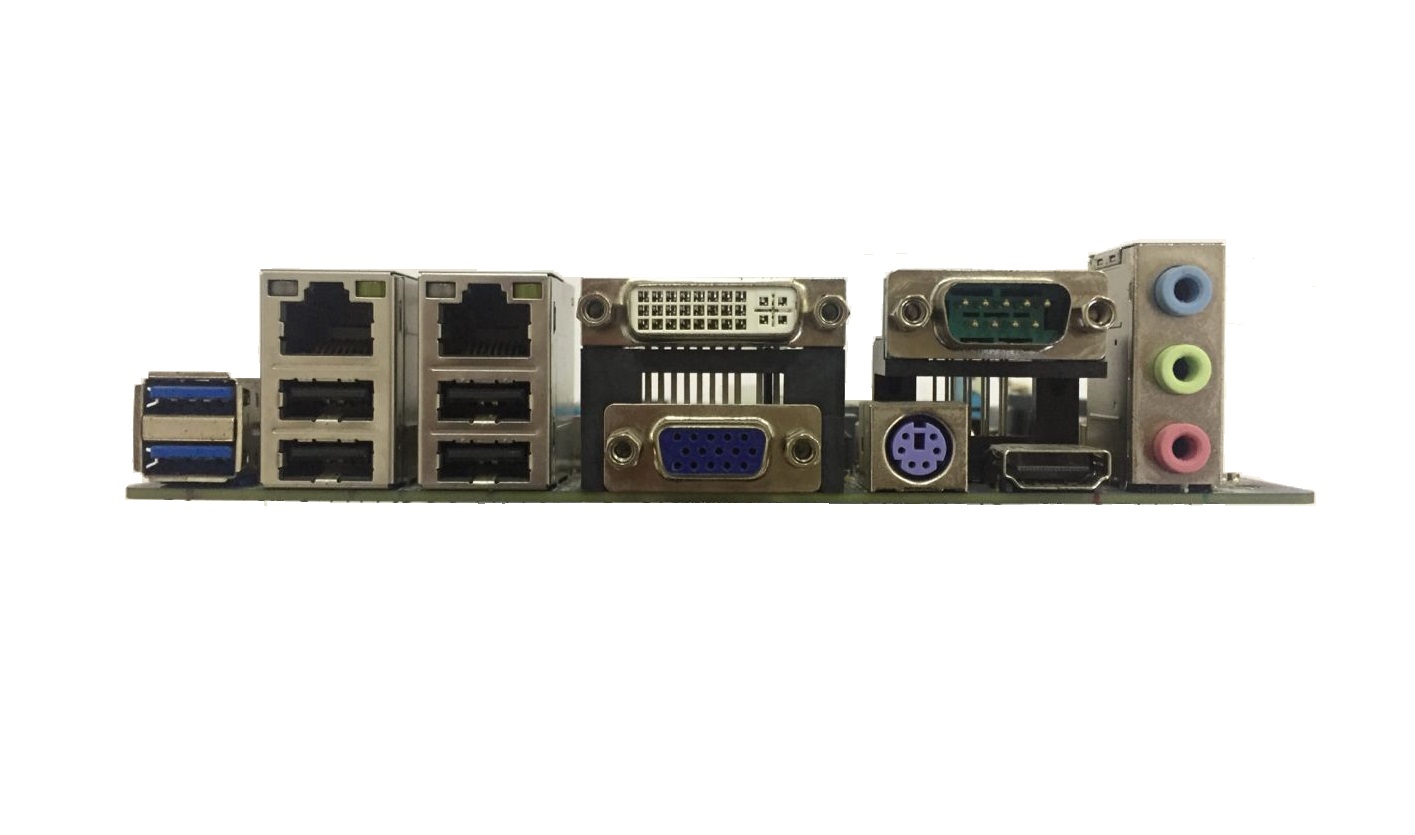

I/O 接口 |
2 x USB 3.0 2 x USB 2.0 &1 x RJ45 2 x USB 2.0 &1 x RJ45 1 x VGA&DVI 1 x HDMI&1 xCOM & 1 Xps2 3 x JACK |
|
內部插針 |
• 2 組前置 USB2.0 插針 • HDMI 插針(和后置 HDMI 為不同路信號) • 5 個標準 9pin COM 插針 • 1 個前端音頻插針 • 1 個前面板控制插針 • 1 個上電自動開機跳帽 |
|
供電方案 |
24+4pin ATX 電源 |
|
尺寸 |
170*170mm |
|
散熱方案 |
預留 CPU 散熱器位，主芯片散熱片散熱 |
