發布日期：2022-11-8 17:30:00

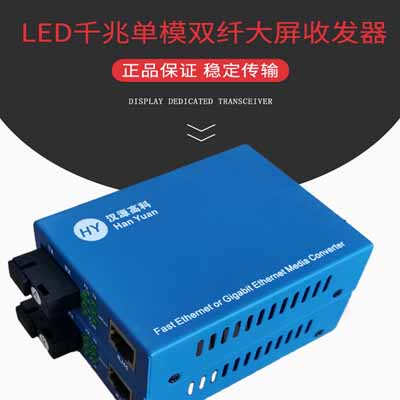

HY5211G-SC25A/B系列是漢源高科一款獨立自主研發生產的純千兆快速以太網LED大屏專用光纖收發器，擁有1個千兆光口+1個千兆以太網RJ45接口。產品設計符合以太網標準，添加防雷、防靜電保護措施，-20℃~+70℃的寬范圍工作溫度，性能穩定可靠。該產品可廣泛應用于屏編碼靈星雨、諾瓦、中航、德普達、卡萊特、凱視達、 摩西爾、仰邦、靈信、詣闊等品牌的大屏專用傳輸設備。
產品特征
◆傳輸方式是標準千兆物理層技術。
◆交叉線與直通線自動識別，與交換機或服務器等設備相連時，既可以使用交叉線也可以使用直通線。
◆單模光纖傳輸距離可達120KM，多模光纖可達550M。
◆超大帶載力，主控系統為2048×1536，可級連，級連時可多塊屏以一樣格式用一套系統支持。
◆一張發送卡可帶任意多塊接收卡(即任意多塊顯示屏，可屏幕分割)。
◆圖片質量完美，紅綠可獨立進行任意校正，任意亮度調節。
◆戶內戶外兼容，一套卡可進行1/16、1/8、1/4、1/2以及靜態掃描。
◆可遠程開關大屏，顯示屏亮度可自動調節。
◆傳輸卡的傳輸部分采用電磁隔離技術，支持帶電熱插拔。
◆傳輸帶寬高，帶寬可達2GB級別以上。
◆主控卡可靠性強、通用性優良、對屏體電路沒有特殊要求。
◆提供狀態指示燈，外置電源（輸出5V2A）。
◆模塊化電源設計理念，功能板與電源分開設計理念，便于后期維護。
◆采用獨特集成電路解決方案，芯片溫升低，擺脫加散熱系統，實現流量控制，減少?gòu)V播風暴。
◆采用優質光電一體化模塊提供良好的光學特性和電氣特性，保證傳輸可靠，壽命長。
◆廣播過濾功能、地址自動學習和自動更新功能及存儲轉發的運行機制。
◆支持9K超長數據包傳輸。
◆超低功耗小于2.5W(Input:AC140~260V)，低發熱，能長時間穩定工作。
技術參數
電口：1000Mbps
光口速率：1.25G
協議標準：符合IEEE802.3Z/AB1000Base-T/SX/LX標準
波長：850nm/1310nm/1550nm
傳輸距離：五類雙絞線100m；雙纖多模550m；單模：25/40/60/80/100Km/120Km
端口：
1個RJ45口：連接STP/UTP五類雙絞線
1個光纖口：SC/FC/LC可選
轉換方式：直通
背板帶寬：2G
MAC地址表：8K
緩存：1Mbit
流量控制：全雙工/半雙工
延時：5us
誤碼率：<1/1000000000
電源：DC5V2A
功耗：<2.5W
工作溫度：-20℃~+70℃
工作濕度：5%~95%（無凝露）
儲存溫度：-40℃~+85℃
儲存濕度：5%~95%（無凝露）
設備尺寸：95*70*25mm
