隨著社會的發展進步，各種展示人文、歷史、城市發展的規劃館、展示館、展廳更趨現代化、智能化和人性化。
一個現代化的展廳，通常會同時運用聲、光、電等多種手段來烘托效果，幾乎每一件展品都包含了顯示、照明、燈光、音響及其他一些機械動作。這些多媒體效果的體現，大部分是依靠投影機、LED、搖頭燈、染色燈、成像燈和音響等設備共同完成的。
一個城市規劃館、博物館或者展廳，通常會有多個展區，而每個展區又分為多個版塊，總體會有成百上千件多媒體設備，要同時控制這么多的設備，讓所有設備都能聽從操作人員或者講解員的指令，全憑單個設備的手動操作簡直就是天方夜譚。
要高效、節能的完美運行上述諸多設備，我們需要一套系統將它們集中起來，智能控制并實現PC端、無線觸摸屏的簡單操控。
AVTRONSYS智能控制系統功能強大、應用廣泛、使用靈活。能夠根據用戶的控制意愿和控制邏輯實現智能化、遠程控制，系統適用于從簡單的單個展廳到多個展區的復雜控制，通過強大的二次開發平臺，能夠無縫對接、智能控制用戶的各種應用系統。支持TCP/IP和GPRS協議，完全實現遠程、移動控制和管理。
系統總體架構

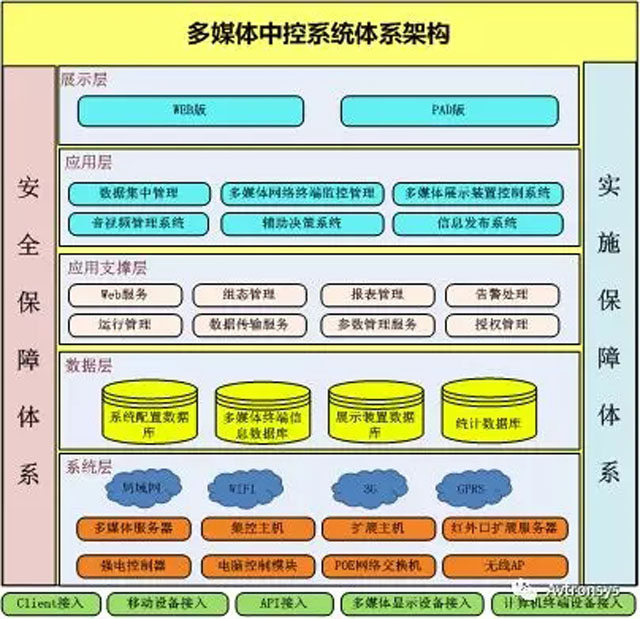

AVTRONSYS智慧展廳多媒體中控系統的總體架構如下圖所示：
系統層：即系統信息化支撐平臺，包括網絡平臺、硬件平臺和系統軟件平臺，這是任何應用系統得以部署和運行的基礎條件，包括HTTP/SSL/FTP/SMTP/SOAP/RSTP/MMS/X.509等各種網絡協議，分別為超文本傳輸、傳輸加密、大文件傳輸、數據交換、流媒體播放、數字證書等B/S架構下的應用提供技術支撐；
數據層：即各類型信息資源庫的集合，存放多媒體中控系統相關數據整合后統一管理的各展項資源、信息發布數據等；
應用支撐層：包含多種業務引擎，如WEB服務、組態管理、報表管理、告警處理、運行管理、數據傳輸服務、參數管理服務及授權管理等，為應用系統提供業務支撐；
應用層：包括數據集中管理系統、多媒體網絡終端監控管理系統、多媒體展項控制系統、音視頻管理系統、輔助決策系統、信息發布系統等，為多媒體中控應用系統提供數據及業務支撐，實現對所有前端設備進行統一的監控管理，同時保證整個計算機網絡系統內的信息交互；
展示層：提供WEB版和PAD版管理界面，實現多通道發布管理，支持移動終端、PC等各類終端設備的瀏覽及操控。
安全保障體系：完善的安全體系設計是展廳項目成功實現的保障，系統安全保障體系包括網絡安全、數據安全、應用安全、系統安全測評實施、系統安全日志等各個方面；
實施保障體系：系統建設的同時，應從人才、技術、資金、標準和制度等方面保證項目的順利實施。
多媒體中控系統采用計算機網絡監控技術，實現對各展廳內用于多媒體展示的投影儀、觸摸屏、公告屏以及其他類型前端多媒體展示設備進行系統的監控與管理，為前端多媒體的播放與運用提供可靠的保障，從而實現采用多種新穎的多媒體展示手段呈現多彩的場景和專業知識，彌補展館實物展示的局限。
系統控制設計
首先，中控系統主機包含多種控制接口：RS232、RS485、紅外和IO。常用的多媒體設備一般都可以通過這些途徑來獲得控制。中控主機可以接駁多種周邊控制設備，如電源管理器、調光器、DXM512燈光控制器、數字音頻處理器等，有了這些周邊控制設備，中控就可以輕松地控制燈光及設備電源的開關、電腦搖頭燈的各種變光擺動、多通道音頻信號的切換及調節音量大小。當外圍設備較多或者樓層跨度較大時，通常在每一個樓層都放置一臺中控主機，主機與主機之間通過網絡互相連接，即使控制距離超過了無線觸摸屏的控制范圍，我們的智能中控主機也可以輕松應對。
其次，一般的展覽設備可以對一些長期開機的設備如服務器進行定時重啟，對一般設備根據實際的需求，可以做到人來即開、人走即關等多樣化實用控制效果。比如在一個大型展示區，當講解員在邊上講解時，需要調暗整體照明燈光、聚光燈適時的照亮某一個區域，大屏幕同時播放相關的視頻片段，背景音樂聲減小。當講解員介紹完畢由觀眾自由參觀時，需要打開整體照明，關閉聚光燈指示、增大背景音樂，大屏幕同時播放總體介紹的視頻片段。這一系列動作可以由講解員或操作人員通過便攜的手持無線觸摸屏進行一鍵操作，方便快捷且大大節約了操作成本。
另外，有一些小型的展板，在上方安裝紅外感應器，通過對人流量的檢測，中控主機對當前狀況進行判斷，即有人經過還是駐足停留，行人經過時僅開啟展板的照明燈光，當觀眾在前面停留參觀時開啟大屏幕開始播放介紹短片。當觀眾離開，所有的設備經過預定的時間以后又會自動關閉，僅保持基本的照明燈光，極大的節約了能耗。

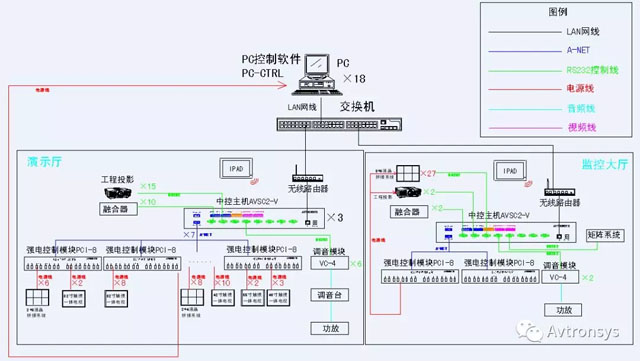

艾維創智慧展館中控系統連接圖
系統特性
實現影片自動播放。利用艾維創系列產品的輔助軟件K-EMULATOR，模擬鼠標單擊，單個鍵盤敲擊以及組合鍵敲擊，控制指定程序或文件，以及控制當前激活的程序或文件。通過網絡對電腦終端，PC進行遠程無縫管理，支持多達512臺PC綜合管理。配合AVTRONSYS艾維創中控主機和觸摸屏能有效的幫助用戶減少重復的操作量，并且能極大的方便用戶在特定的場合完成復雜的工作，同時簡單的操作能讓用戶體驗更上一層。
實現展區電源總體管理。強電控制器PCI-8通過A-NET連接到中控主機上，控制播放主機、電動吊架、液晶顯示器、拼接屏、燈光等設備的開關電源，實現電源的自動、節能管理，而且可以更好的保護設備。
實現遠端監視功能。網絡交換機通過與中控主機連接，并通過無線路由器與IPAD連接，IPAD對指定的展區能完成遠端監視功能，在主控室能了解到各個房間設備的使用情況、工作狀態等，可以通過查看系統按鈕的狀態，得知各房間設備的工作情況，用戶可以非常方便的將遠程服務器或PC的桌面信息通過TCP/IP網絡直接在觸摸屏上顯示，可以像使用本地計算機一樣遠程操控它。
實現遠端維護功能。通過網絡集中記錄系統中所有設備控制活動，從而評估最常使用的元件，簡化將來的設計�？梢愿鶕�(jù)使用頻率決定對設備的維護，實現當系統某些資源將要用盡時（譬如投影機燈泡壽命到了），及時進行必要維護。
快速切換和控制。所有的影音視頻和計算機信號只需使用觸摸屏就可以進行各種快速切換和輸出，包括音頻系統的切換、音量控制及燈光調節等。
智能程序化控制。通過程序化控制可以對投影、音響系統等關鍵設備進行順序延時通、斷電和各種必要的保護、對會議室的環境設備進行人性化的控制。
量身定制。定制化開發的交互系統，高擴展能力且編程靈活，界面友好且極具個性，具有業內最先進的組態軟件和統一的二次開發環境，方便用戶按實際控制需求量身定制，真正實現智能化、集約化的管理控制。
高可靠性和高穩定性。該系統允許用戶7×24小時連續開機運行，保證用戶對系統高可靠性和穩定性的要求。

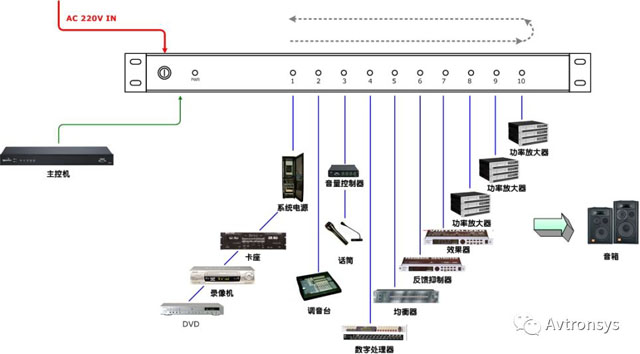

通過時序控制器對系統電源的保護示意圖
