多窗口立體弧幕顯示創新使用Juggler

　　日前，某單位的超高清大型立體弧幕顯示系統正式投入使用，可實現24個立體非立體窗口同時顯示，刷新了超大視頻墻的顯示性能標準。

　　該會議室是進行學術報告、會議培訓、技術研討、模擬仿真和實驗的重要場所。

　　贏康科技為其完成了從硬件到軟件，從系統設計、設備調試、到安裝施工的系統集成建設工作。

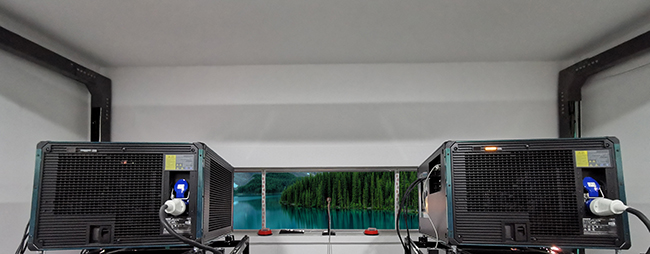

　　該弧幕面積為15米×5米，用戶對于弧幕顯示系統的需求是呈現立體畫面并要同時開16個外接信號的窗口，要能達到立體非立體同時顯示，沒有延時，并同時保證這些窗口能夠任意排布。

　　由于目前市場90%的多窗口處理器均無法同時實現所有要求，贏康科技代理的7thSense Juggler像素級圖像處理器便脫穎而出，憑借其架構設計的先進性，通過“總線”共享畫布的模式，可以支持任意數量設備的堆疊，完美勝任該項目的信號傳輸處理工作。同時，配合4萬流明4K主動立體激光投影機，最終展現出6600×2160分辨率的多達24個立體、非立體多窗口混合顯示，充分滿足了該單位弧幕顯示的復雜使用需求。

　　Juggler的無限性能

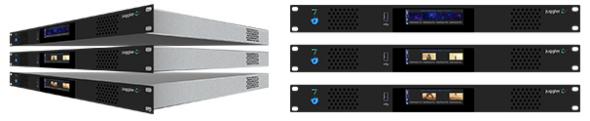

　　Juggler是7thSense高度模塊化的基于硬件的像素處理器，是超大視頻墻（LED視頻墻、CLED、多通道投影融合）、復雜多顯示器（LCD、OLED）和超高分辨率畫布的理想選擇，具有可擴展性，可接受無限信號源。

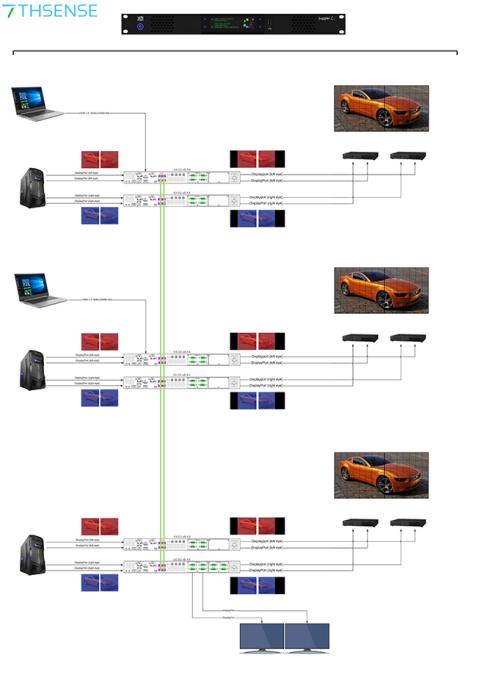

Juggler信號處理系統示意圖

　　無限疊加運算

　　Juggler能夠同時實現立體非立體同時顯示，沒有延時，并保證多個窗口任意排布。這些需求的同時實現是由于它架構設計的先進性，通過“總線”共享畫布的模式，可以支持任意數量設備的堆疊。

　　無限信號格式轉換

　　針對使用side by side或up and down模式的被動立體信號，需要直接將單路立體信號轉換成主動立體信號，Juggler是目前少有的一款能實現將單路立體信號直接轉成120Hz主動立體信號的設備。

　　無限信號源

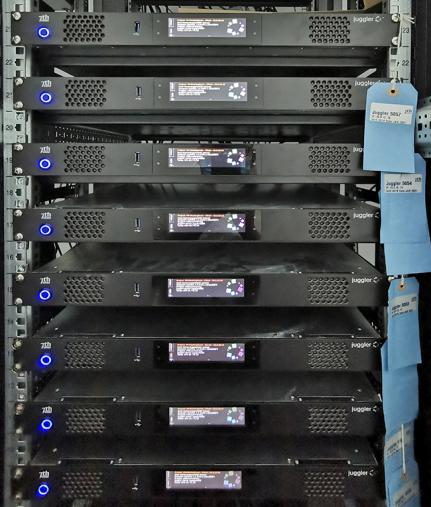

　　Juggler設備引以為傲的疊加擴展能力，可以使輸入信號無限擴展，做到輸入信號數量理論無上限，是其它同類產品都不具備的。

　　最高精準幀級同步控制

　　針對仿真環境的需求，顯示環境一般需要做到理論無延時的狀態。市面上大多數的多窗口處理器，輸入和輸出之間的延遲都在2幀以上，有的甚至?xí)�以秒�?lái)計算，而Juggler可以做到1幀以?xún)?nèi)。

　　顯示畫面流暢完整也極其重要，Juggler 將所有信號源鎖定到相同的幀精度，使所有顯示同步刷新，支持同步信號輸入和同步信號輸出，完全保證了3D信號、2D信號、外接的監控信號等各種各樣信號的同步顯示。

　　不限2D/3D顯示

　　可設置窗口的2D和3D模式，系統能夠?qū)崿F(xiàn)同時開無限多個立體信號窗口和非立體信號窗口。

　　自帶軟件可實現設備便攜操作

　　對于用戶來講，設備簡單方便使用是最關鍵的。操作人員通過簡單的培訓，就能完全掌握并使用Juggler，因?yàn)镴uggler自帶的Compere軟件，能非常方便地設置多窗口排列，可隨意設置所有窗口的大小，調整窗口的位置，調整窗口的層級順序，設置窗口的2D和3D模式，讓投影幕上的顯示所見即所得。

　　無限可編輯窗口顯示

　　Juggler可以將調整好的窗口布局保存下來，當需要使用保存好的窗口預設時，Juggler能隨時加載窗口預設，并在1秒左右簡單而快速切換預設。為更好地進行集成控制，可使用中控設備向Juggler發送指令，所有Juggler的顯示參數均可以通過外部命令進行控制。

　　最高色域空間

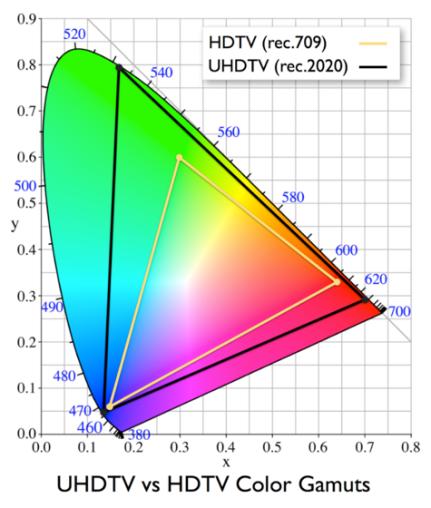

　　Juggler可支持Rec.2020與Rec.709色域顯示，包含色域之間的轉換。Rec.2020色彩空間是世界上最接近于肉眼可見的色彩效果，能夠滿足全自然色的空間，讓投影顯示更加接近真實物體顏色。

　　支持12-bit 4:4:4

　　支持最高視頻輸出標準，能夠還原亮部和暗部的畫面細節及其豐富的色彩，實現無損無壓縮播放，讓畫面宛如人眼所見。

　　贏康科技的極致顯示追求

　　7thSense是與贏康科技有著多年合作的知名國際品牌，在以往的合作項目中，7thSense曾攜手贏康科技共同為李安導演的《比利·林恩的中場戰事》呈現了120幀4K 3D的實時無壓縮播放。

　　不僅如此，7thSens憑借實時無損無壓縮的特點，與贏康科技共同在3D影院、主題公園、旅游景點、巨幕影院和天文館等領域完成了一個又一個經典項目，如北京環球影城、上海天文館、淮安西游樂園、720穿越飛船、成都融創樂園、廣州融創樂園、銀基動物王國、湖南省博物館墓坑投影、中國歷史研究院球幕影院、蕪湖臨江橋塔投影秀、古北水鎮望京樓投影秀等。

　　北京贏康科技股份有限公司成立于2005年，是國內一流的顯示產品開發、生產、銷售和服務提供商。基于贏康大系統視覺設計理念，結合近20年的顯示專業經驗，為各種應用場景提供以顯示為核心的集成解決方案。
