伴隨著文旅產業向縱深化方向發展，文旅4.0體驗經濟時代正在到來，沉浸式體驗成為文旅演藝、實景娛樂等行業的發展熱點，并開始應用于城市空間、城市綜合體、文化場館、景區街區等場景。沉浸式場景通過視覺的超長延伸，可以帶來身臨其境的空間感，從而使人獲得震撼的、刺激的、不可思議的體驗。

　　由于LED屏能夠靈活、任意安裝與拼接，能夠充分滿足各種建筑的整體結構和環境使用要求，并且大小和尺寸都可以按照要求來進行定制，并可實現高清分辨率，從而成為打造沉浸式場景的主要顯示方案。目前，市場上最為常見的異形拼接屏表現形式有：球狀、弧形、圓柱形、魔方體、三角形、瓶狀、梯形等。

　　由浙江上嘉建設有限公司（以下簡稱為“上嘉建設”）參與設計和施工建設的嘉興少年路舊改工程已圓滿完工，為了更加方便、直觀地展示整體項目改造成果，上嘉建設采用了由Scalable Display Technologies提供的CAVE解決方案以及NVIDIA RTX技術順利完成異形多屏拼接校正，打造了沉浸式CAVE演示廳，1:1數字化還原少年路舊改工程，為來訪者提供全方位的項目成果展示體驗。

浙江上嘉建設沉浸式CAVE演示廳-此圖片由上嘉建設制作，如果您有任何疑問或需要使用此圖片，請聯系上嘉建設

　　大面積、高分辨率、多塊LED屏顯示面臨挑戰

　　1 透視畸變

　　沉浸式體驗要求具備超大的視野，超高清的分辨率，能夠“以假亂真”，給置身其中的觀眾以代入感，使體驗者完全沉浸在被立體畫面包圍的虛擬仿真環境中。為了達到沉浸式、裸眼3D的視覺體驗效果，該項目最終需要用無縫拼接的LED巨幕打造5面梯形CAVE的沉浸式體驗空間，展開圖如下圖所示。

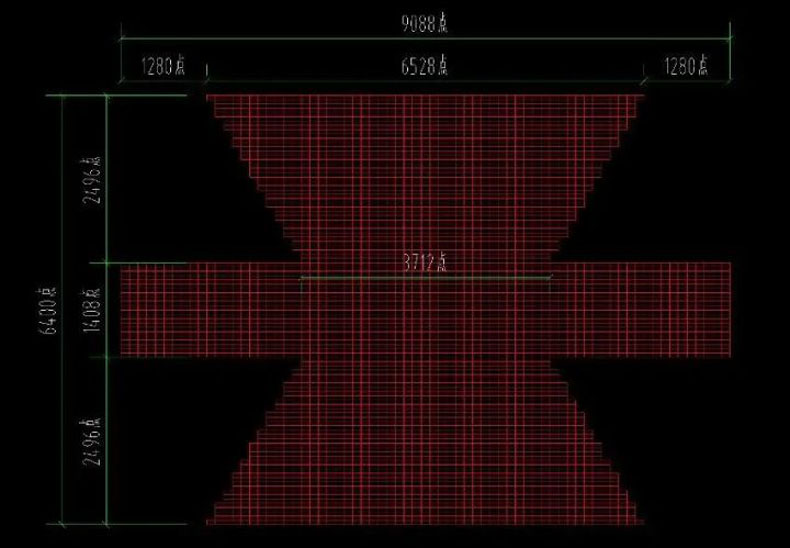

沉浸式CAVE演示廳LED展開圖-此圖片由上嘉建設制作，如果您有任何疑問或需要使用此圖片，請聯系上嘉建設

　　為了有效延伸視覺空間，最終拼合的5面梯形CAVE會形成一個透視空間，但同時，未經特殊處理的渲染視頻會因此在三維視覺空間中出現透視畸變效應，造成原始圖像畫面在觀看者眼中發生變形和扭曲。

　　2 超高分辨率

　　現場CAVE總面積達153平方米，為了保證現場效果與清晰度，LED拼接屏使用P2點間距的全彩屏，整體分辨率需要達到9088x6400。

　　3 同步

　　由于LED鋪設面積與分辨率較大，一共需要三臺服務器主機、分為11路信號輸出才能覆蓋整塊屏幕，如何保證這分散在三臺服務器上的11路輸出信號的同步也成為本次項目的挑戰之一。

　　RTX GPU助力畫面優化與多路信號同步輸出

　　該項目中的三臺服務器總共使用到了3片NVIDIA RTX A6000，RTX A6000是基于最新NVIDIA Ampere架構的專業圖形GPU，擁有48GB顯存和10752個CUDA核心。利用3片RTX A6000提供的強大圖形計算能力，配合三塊NVIDIA Quadro Sync II同步卡，通過多服務器網絡同步以及同步卡硬件同步，完成11路信號的幀同步輸出。

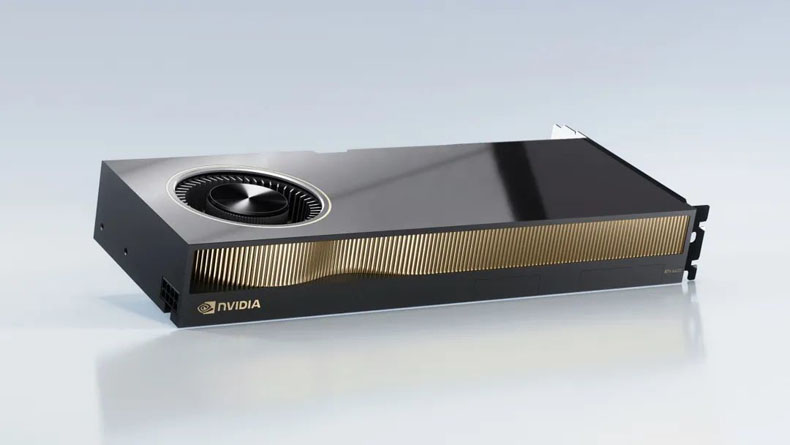

NVIDIA RTX A6000

　　同時，使用Scalable Panel Assembly軟件，通過控制服務器調用三臺渲染服務器的11路信號，在實時渲染的三維透視網格圖像上，對多屏畫面拼接和變形進行調試，解決異形CAVE的透視畸變問題，根據設置的最佳觀影視點，輸出11路信號的畫面變形數據網格文件。

　　最終，通過內置在Epic的虛幻引擎4中的Scalable SDK讀取應用生成的變形文件，實現帶有透視畸變校正的三維實時渲染畫面。

　　RTX GPU賦能沉浸式體驗

　　CAVE解決方案通過軟件集成NVIDIA RTX GPU驅動功能、調用底層NVAPI，能夠?qū)崿F(xiàn)投影的自動變形融合，可以應對眾多企業、場館、影院、文旅等大中小型項目的挑戰。
NVIDIA將以強勁的圖形處理能力滿足更多場景的圖形計算與顯示需求，帶來更優秀的沉浸式體驗。
